聊一聊鋼結構旋轉樓梯
2022-4-21 14:07:27??????點擊：
今天就從以下幾點來聊一聊鋼結構旋轉樓梯：
1、鋼結構旋轉樓梯的定義及特點
2、鋼結構旋轉樓梯的類型（按結構形式劃分）
3、鋼結構旋轉樓梯的應用
鋼結構旋轉樓梯的定義及特點
1、鋼結構旋轉樓梯的定義
旋轉樓梯是所有彎曲（曲線、弧形等）樓梯的統稱。而以鋼材構件作為主要結構支撐的彎曲的樓梯，便是鋼結構旋轉樓梯了。
說到這里，或許有的小伙伴會問了，鋼結構旋轉樓梯多丑??？！怎么用到豪宅、展覽館、藝術門廳…這些高大上的空間中去??？！好看的旋轉樓梯不還是要用鋼筋混凝土搞？！
△你以為的鋼結構旋轉樓梯
如果你以為只有全部構件材質都是鋼質的旋轉樓梯才叫做鋼結構旋轉樓梯，那小編只能告訴你，你以為的只是你以為的。
事實上，只要結構主體（主要是指梁和柱）是鋼結構的旋轉樓梯都叫做鋼結構旋轉樓梯。
（注：以欄桿為主要承重結構的樓梯結構形式暫不在此次內容討論）
踏步板、欄桿、扶手等非主要承重構件，只要符合國標設計規范，可以選用鋼質，也可以選用玻璃、木材、大理石、鋁單板、塑鋼等其他材料。

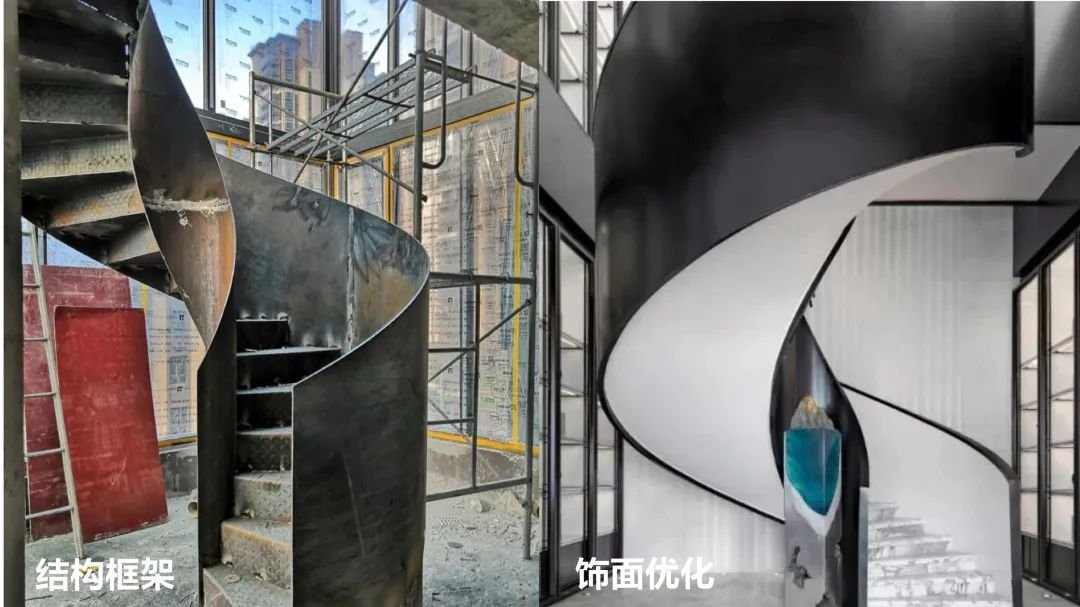

即便全部承重構件都用鋼質的，也可以用各種裝飾面層來優化設計，達到最佳效果。
2、鋼結構旋轉樓梯的特點
a、結實耐用，不易變形
鋼材的強度、硬度很高，結構穩定，承重能力強，截面固定且不易改變。
b、應用廣泛
鋼結構體系可獨立承重，不易受立柱、樓面等建筑結構影響，室內、室外的很多區域均可使用。
c、造型多樣，弧度多變
鋼結構構件輕薄，既可以打造出輕盈飄逸的靈動風格，也可以成為富有厚重感的沉穩風格。
同時弧度可以不受結構形式的影響，雙曲線、拋物線等類型的彎曲都可以實現。
d、占用空間小，施工便捷
占用的空間小，節省了很大的使用空間，安裝簡便，可大大縮短施工時間。
鋼結構旋轉樓梯的類型
鋼結構旋轉樓梯作為空間結構構件，受空間彎、剪、扭和軸力等共同作用，結構形式及其復雜。而旋轉樓梯的設計也會因為所用的結構形式不同而產生不同的效果。
接下來，一起來了解一下其中最常用的2種結構形式——中柱式和板式。
1、中柱式
中柱式是由鋼管立柱、預制扇形踏步板、鋼平臺板及欄桿等組成。
平面是以中心立柱為圓心的同心圓，外形呈螺旋型三維空間曲線。

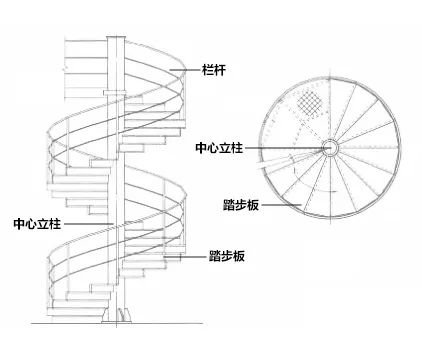

△樓梯立面及平面示意圖
同樣的，結構體系也是以中心的鋼柱為支撐點，樓梯踏板作為懸臂梁從鋼柱挑出，沿曲線旋轉上升排列。
△中柱式鋼結構示意圖
同時層高、樓梯寬度、裝飾面層的種類等因素，對結構設計影響較大，因而在設計過程中，需與鋼結構專業設計人員溝通，協同設計出滿意的方案。

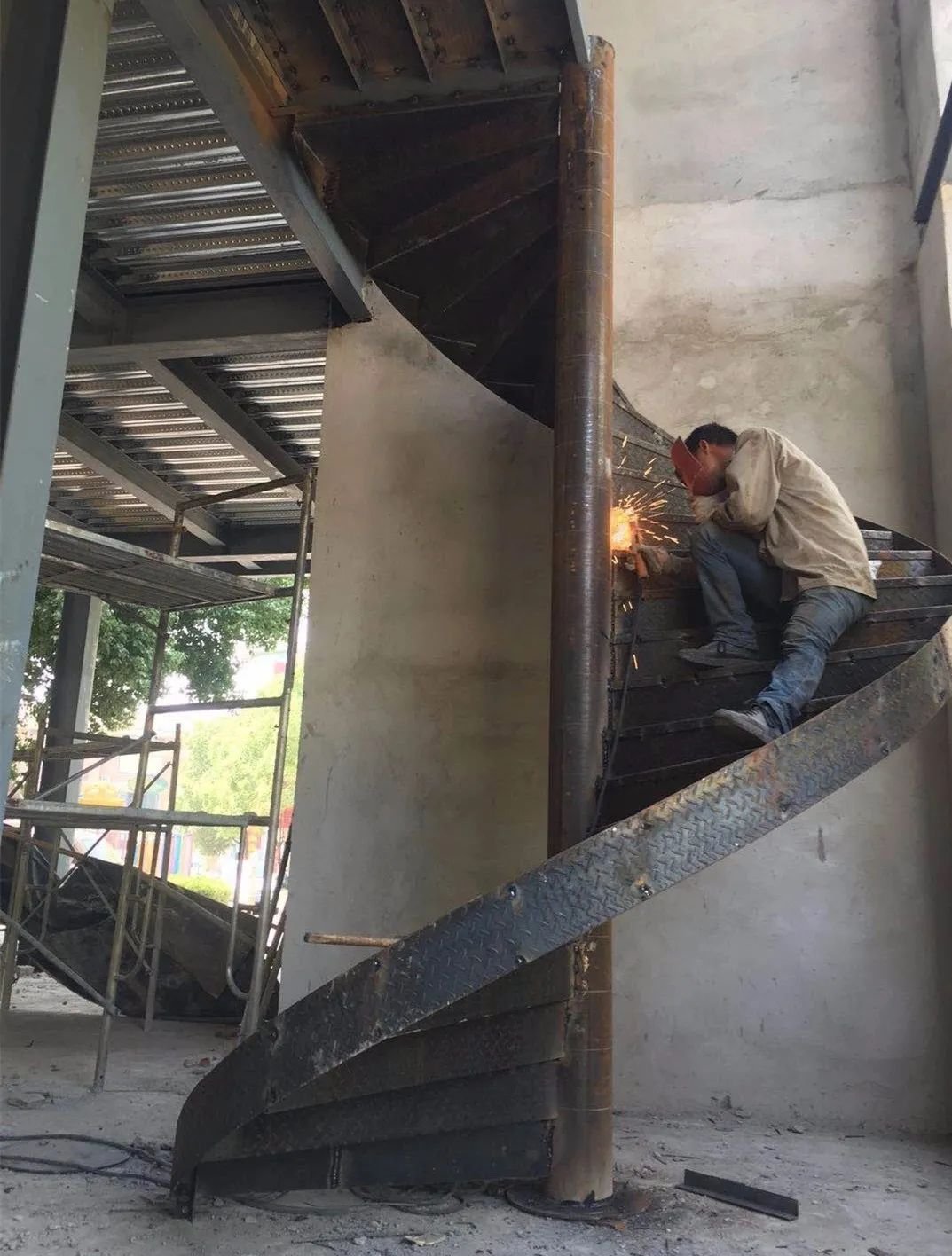

△樓梯結構框架
△樓梯完成效果

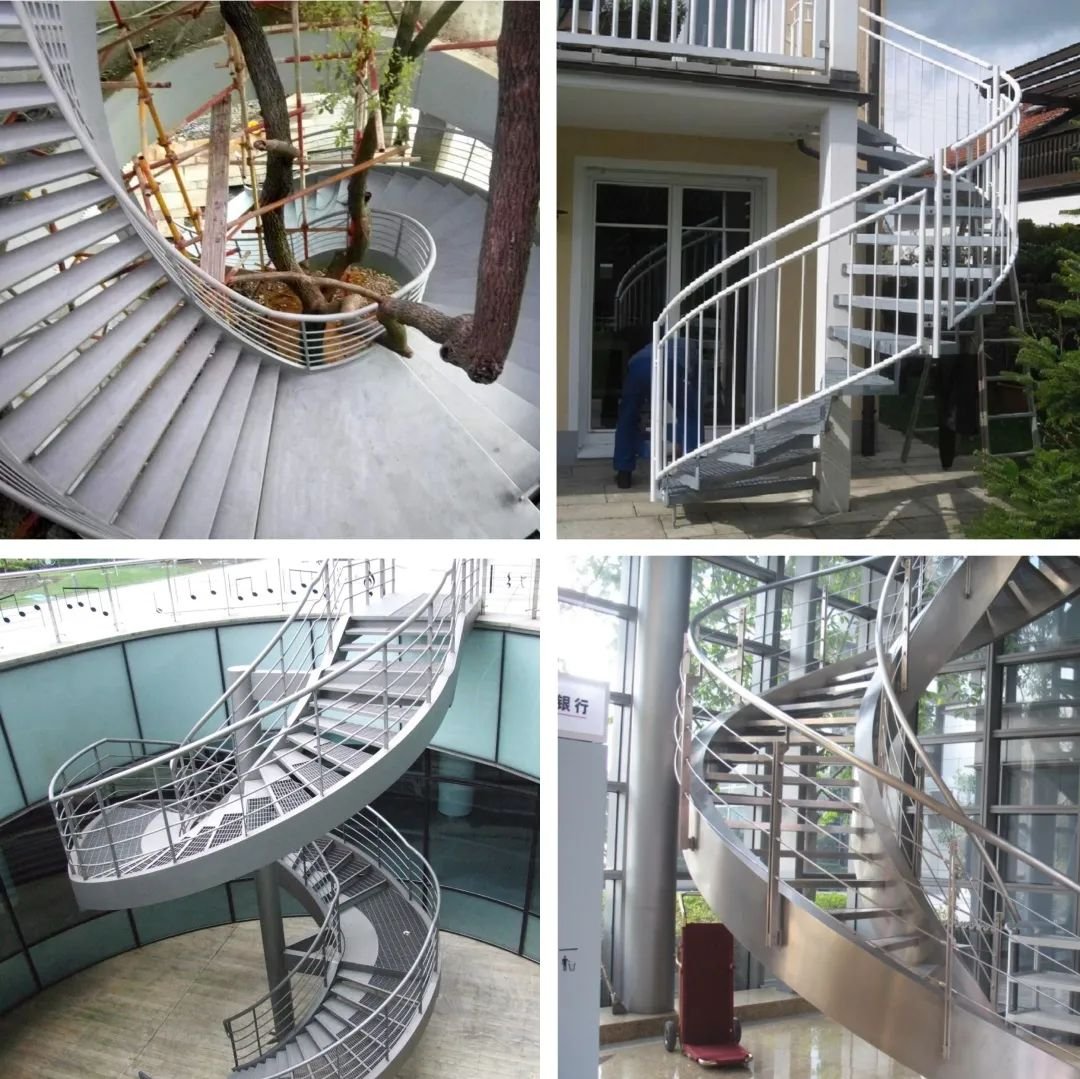

中柱式結構在室內室外均廣泛應用，室內適用于豎向空間聯系，室外適用于從底層室外與樓層各層及屋頂。

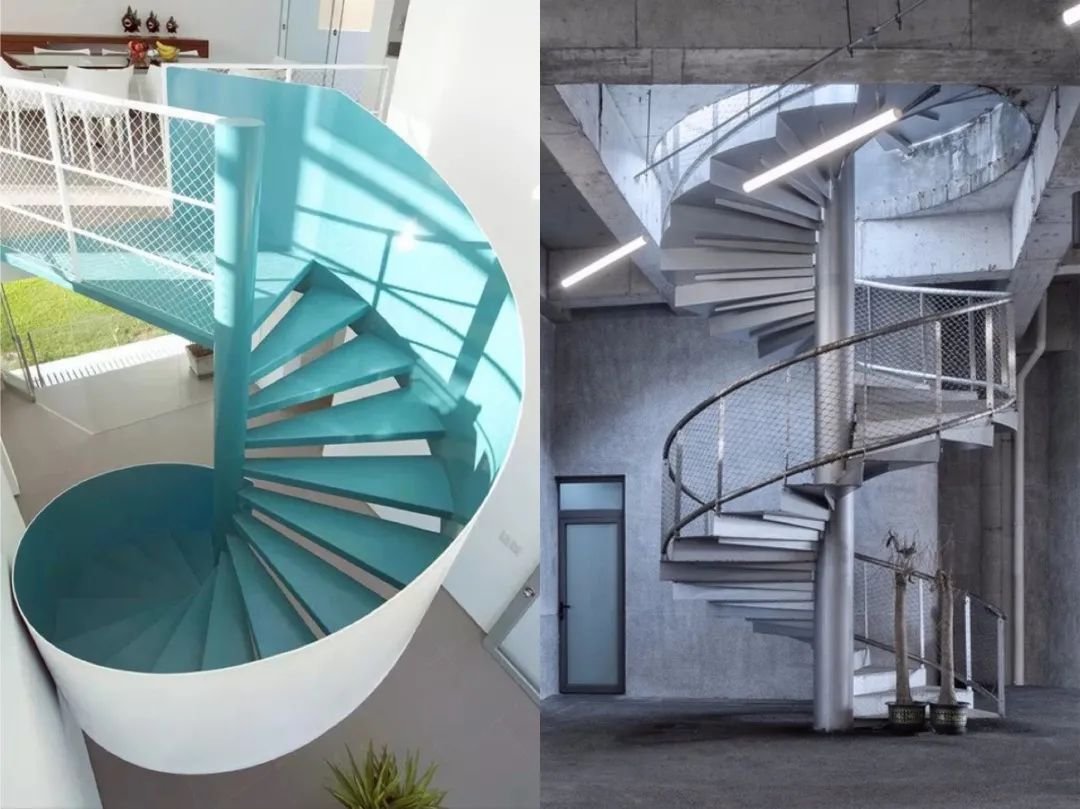

△室內室外均廣泛應用

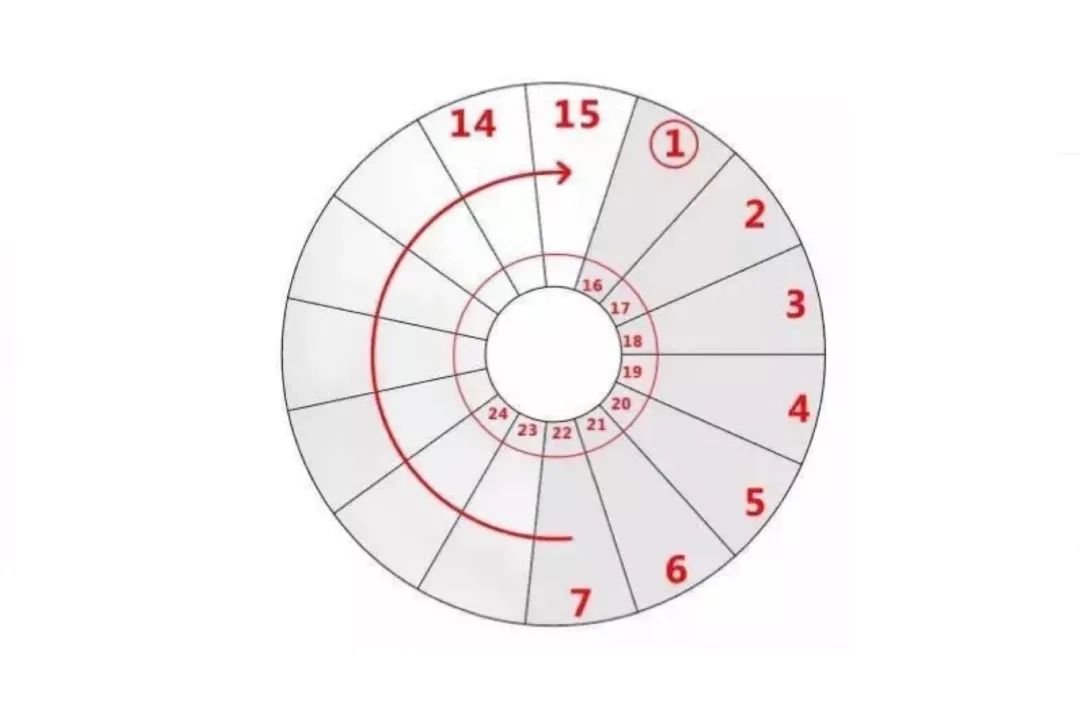

通常按每周15級左右踏步布置，基礎結構類型適用層高為2.7~6m的空間。
△每周15級踏步為宜
考慮到使用的安全性和舒適性，行人通過時，一般是下行較上行費力，為保證行人安全，在下行時能用右手握住扶手，宜考慮欄桿扶手按上行順時針方向設置。
△欄桿扶手按上行順時針方向設置
2、板式

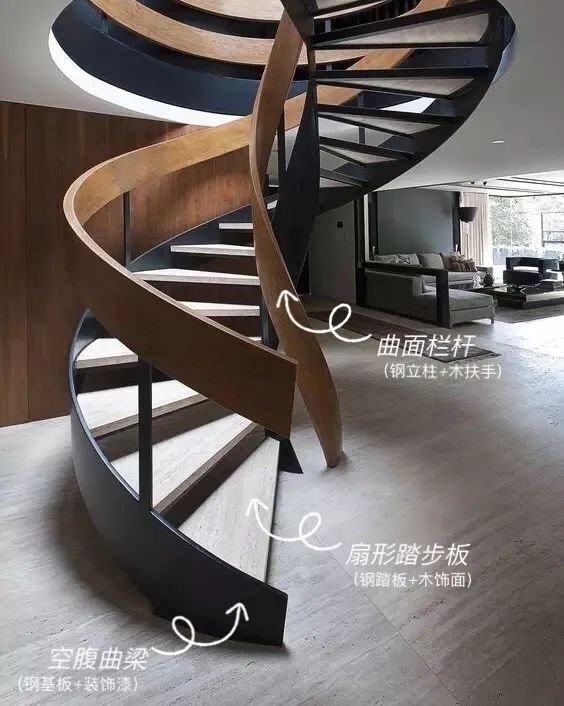

板式旋轉樓梯是由內、外空腹曲梁、底部封板、踏步板和欄桿等組成。
平面是以2個同心圓圍合而成，外形呈雙曲螺旋型三維空間曲線。

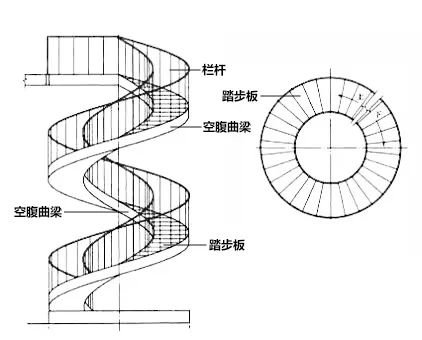

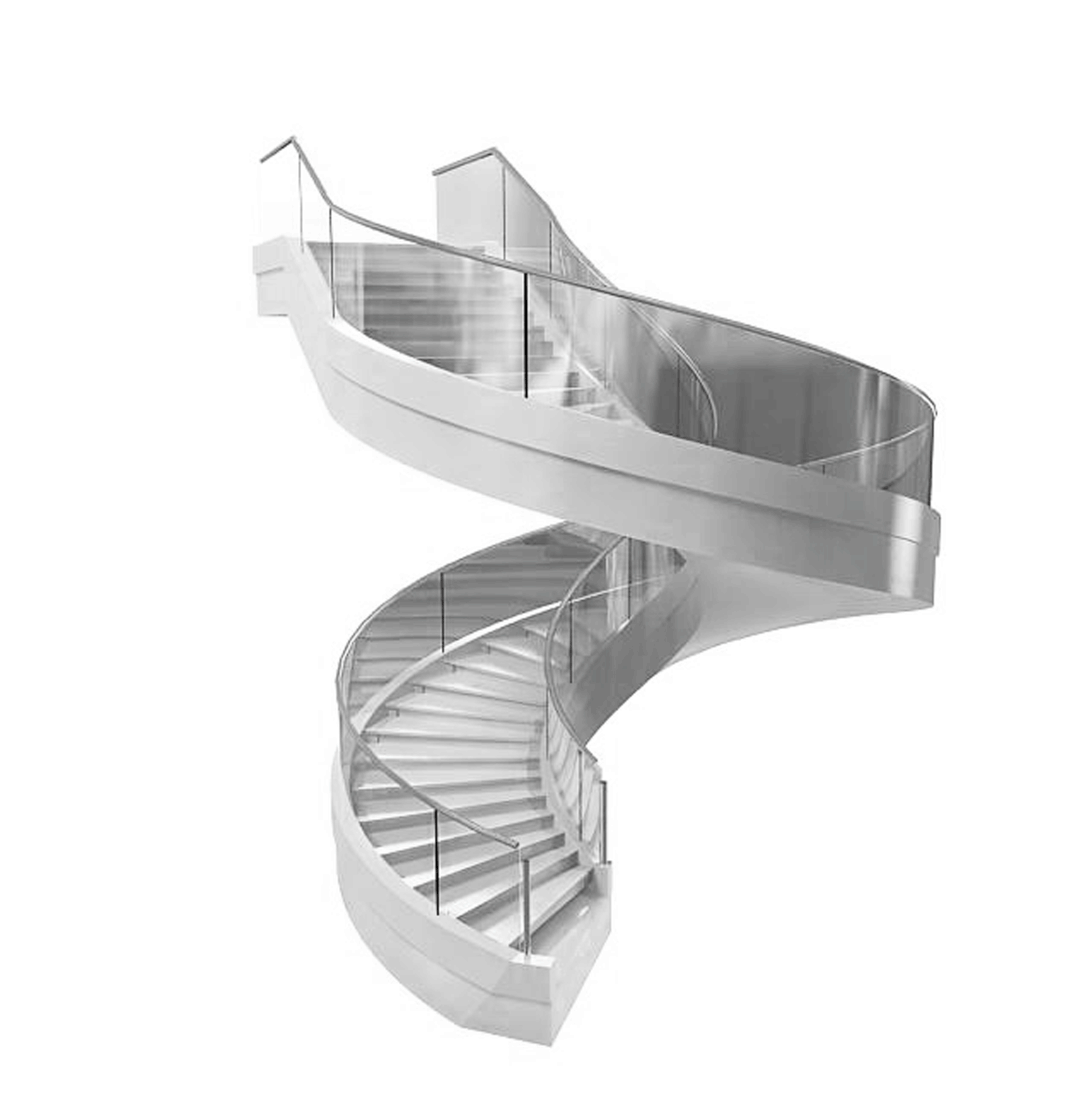

△樓梯立面及平面示意圖
其結構體系是以空腹曲梁為支撐，再將力傳導到曲梁兩端（通常指上下樓層）的結構體系上。
△板式鋼結構示意圖

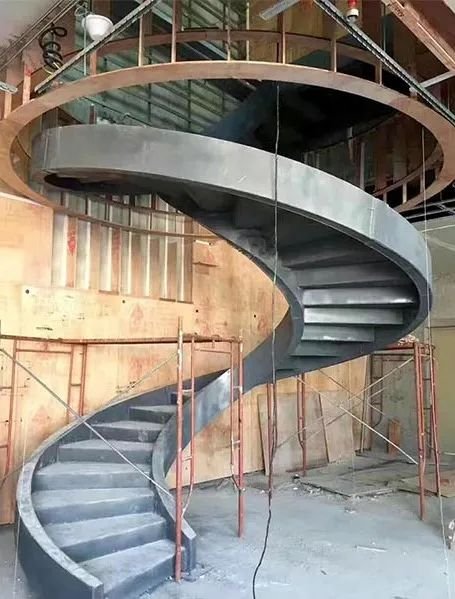

△樓梯結構框架
△樓梯完成效果
板式結構多應用于室內，適用于人流較少的豎向空間。
通常內圓半徑選用600~1000mm，每段樓梯踏步連續布置最多為18級，若超過18級則需設置休息平臺。
△每段樓梯踏步數超過18級需設置休息平臺
設計要點：
a、通常旋轉樓梯不作為主要疏散功能使用。
b、內側扶手的踏步寬度≥220mm。
c、梯段凈高≥2200mm，欄桿高度梯段≥900mm，平臺≥1050mm。
d、樓梯的坡度不宜過陡（通常小于38°），踏步的高度和寬度應符合相應建筑類型的規范要求。
e、在踏步板上做裝飾面層時，鋪貼石材時需采用水泥砂漿找平，會出現“空鼓”或“開裂”的現象，可考慮用木材打底。
f、鋼結構施工安裝方式主要以焊接為主，雖然所有構件預制時都做了防銹處理，但在焊接過程中可能會被破壞，所以焊接位置需注意，若破壞要重新涂刷防銹漆。
鋼結構旋轉樓梯的實際應用
中柱式和板式鋼結構旋轉樓梯，可通過踏步、欄桿、欄板等位置裝飾材料（如木材、玻璃、大理石等）的運用，來滿足各種風格和空間需求。
1、中柱式的應用
標準的中柱式鋼結構旋轉樓梯因其占用空間小而被廣泛應用。

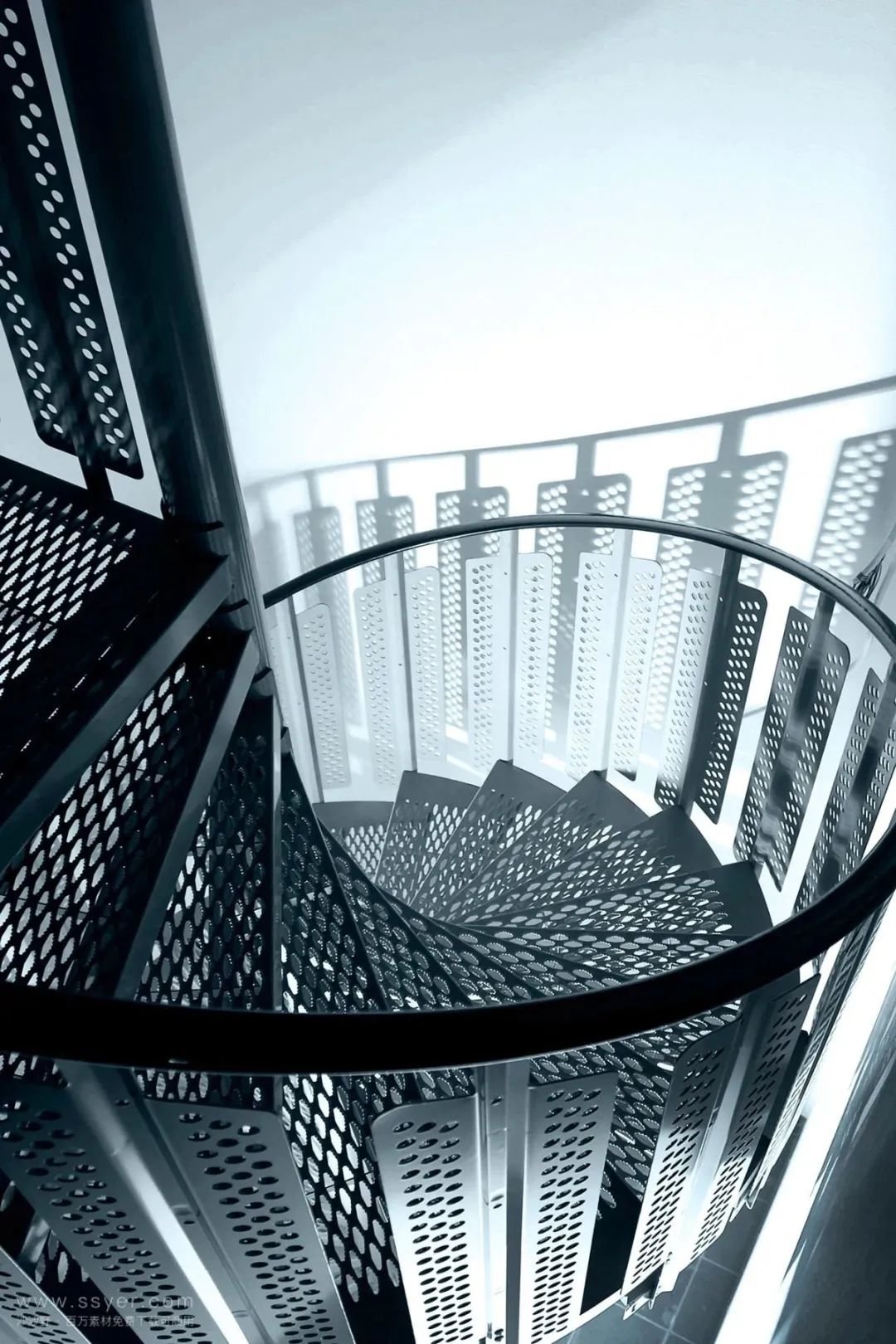

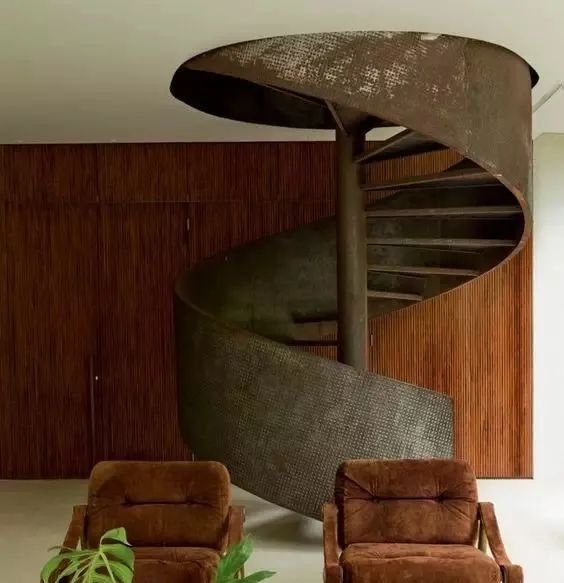

a、全鋼材質

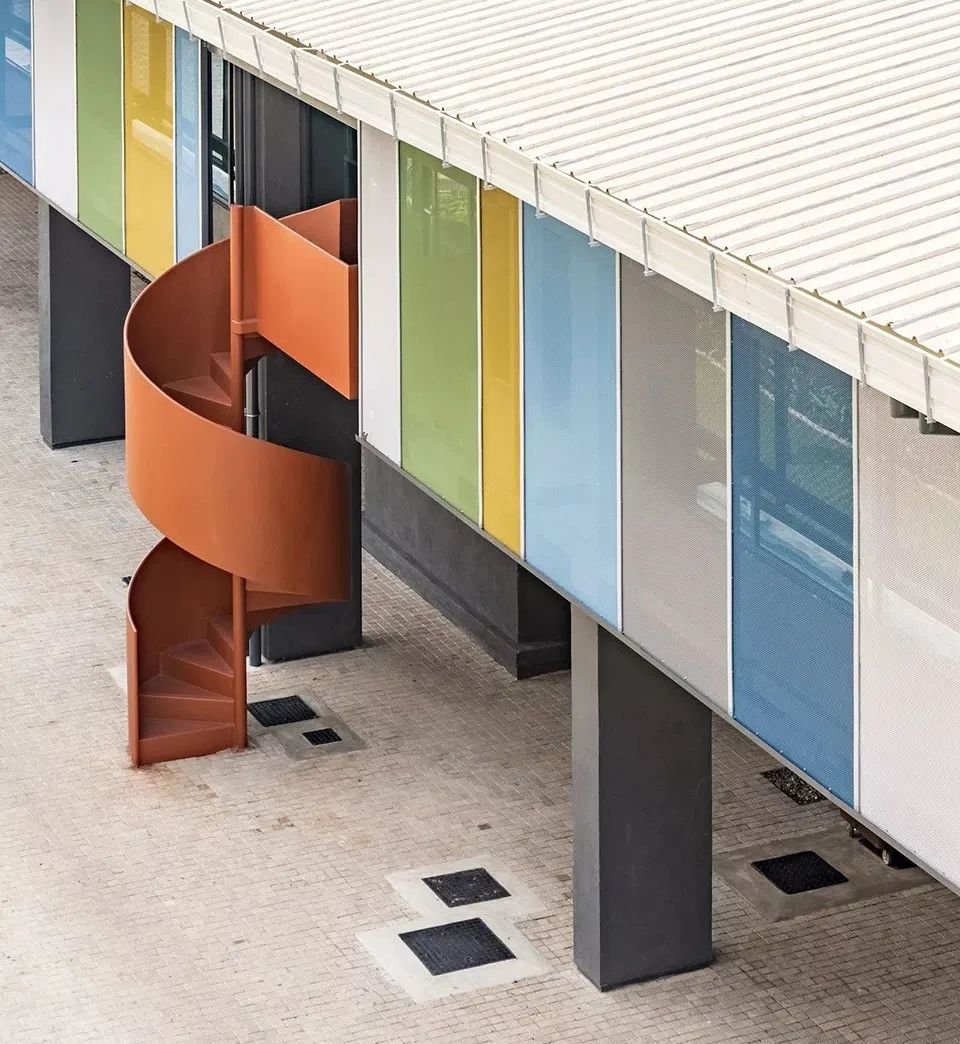

△應用于辦公樓室外

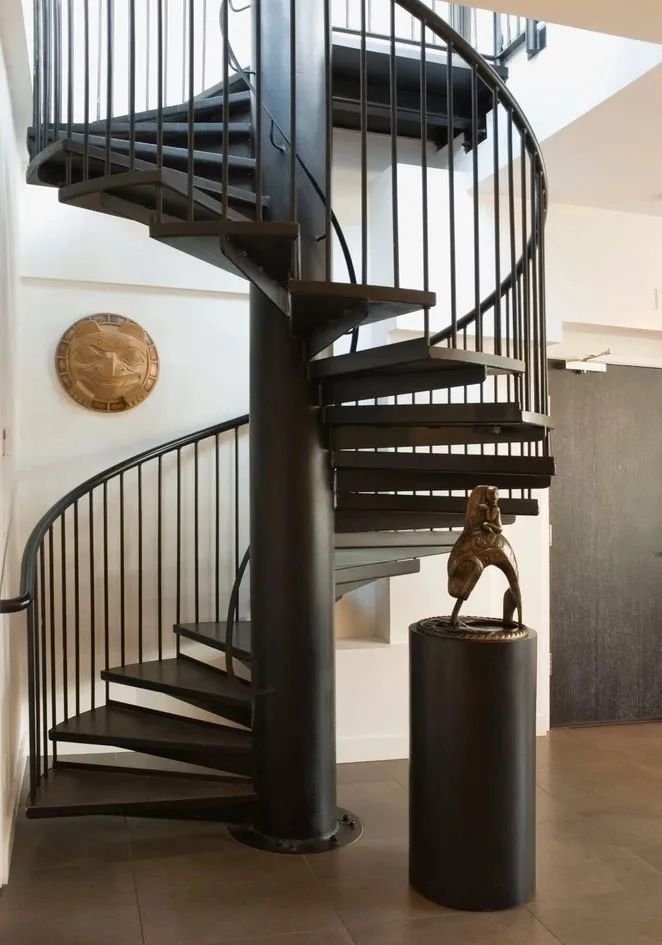

△應用于辦公樓室內

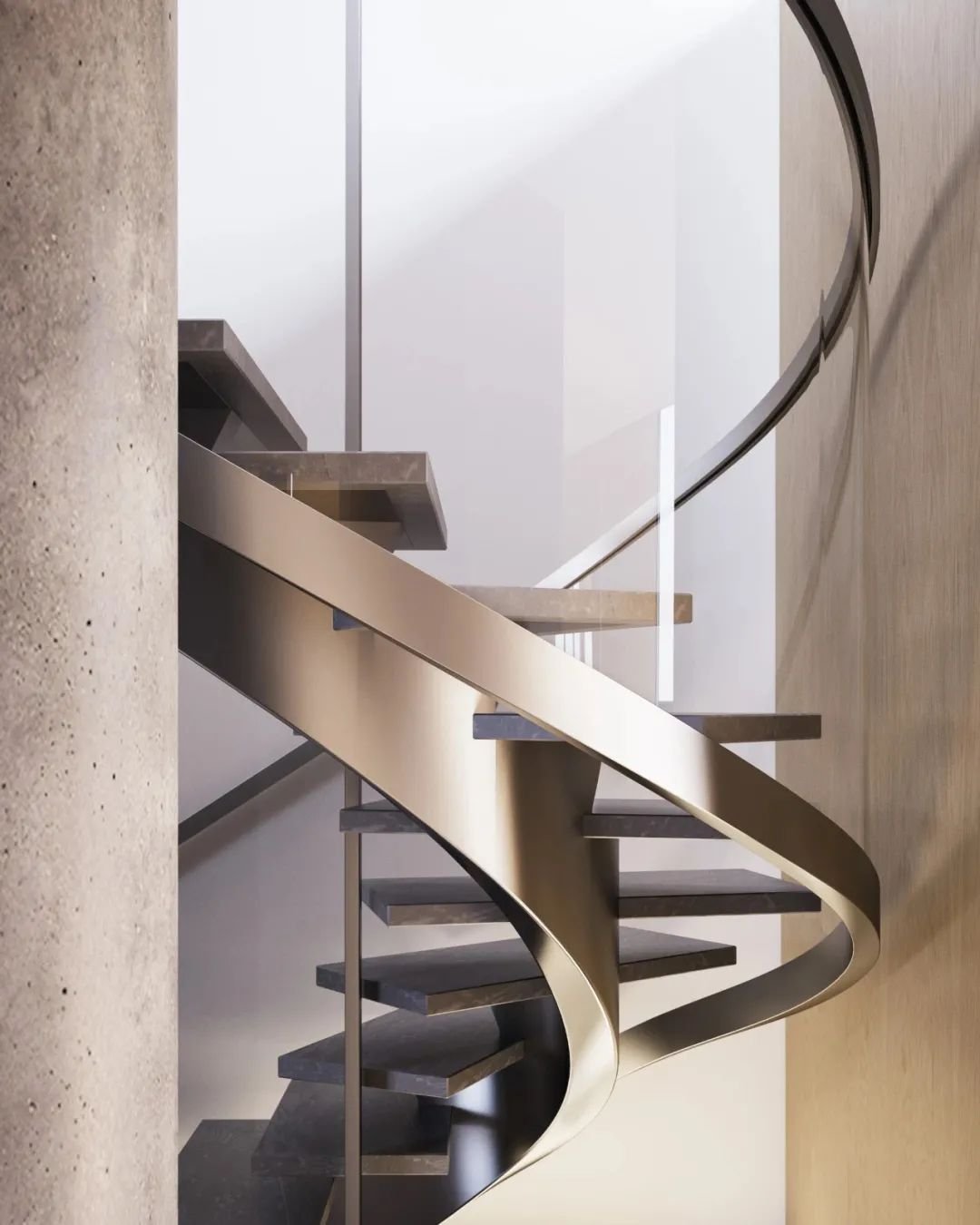

b、鋼構主體與其他材質組合

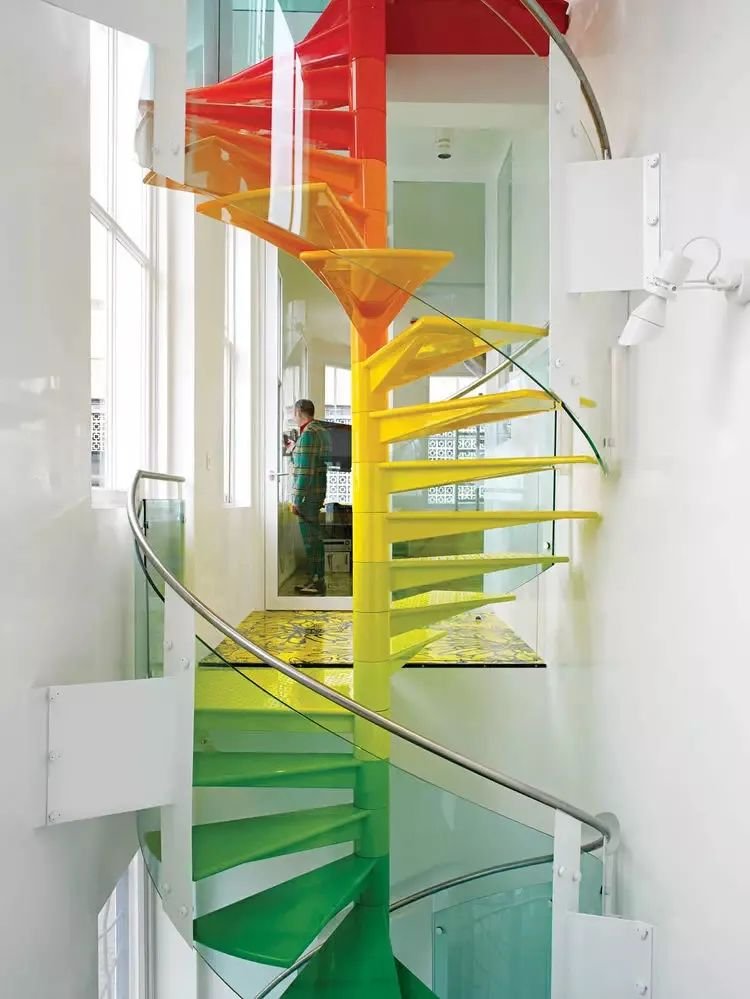

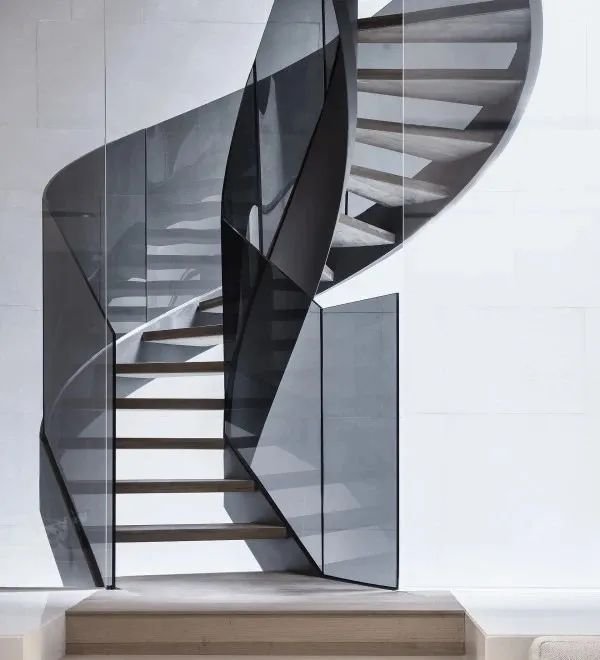

△應用于酒店室內（鋼材+玻璃）
△應用于辦公樓室內（鋼材+玻璃）

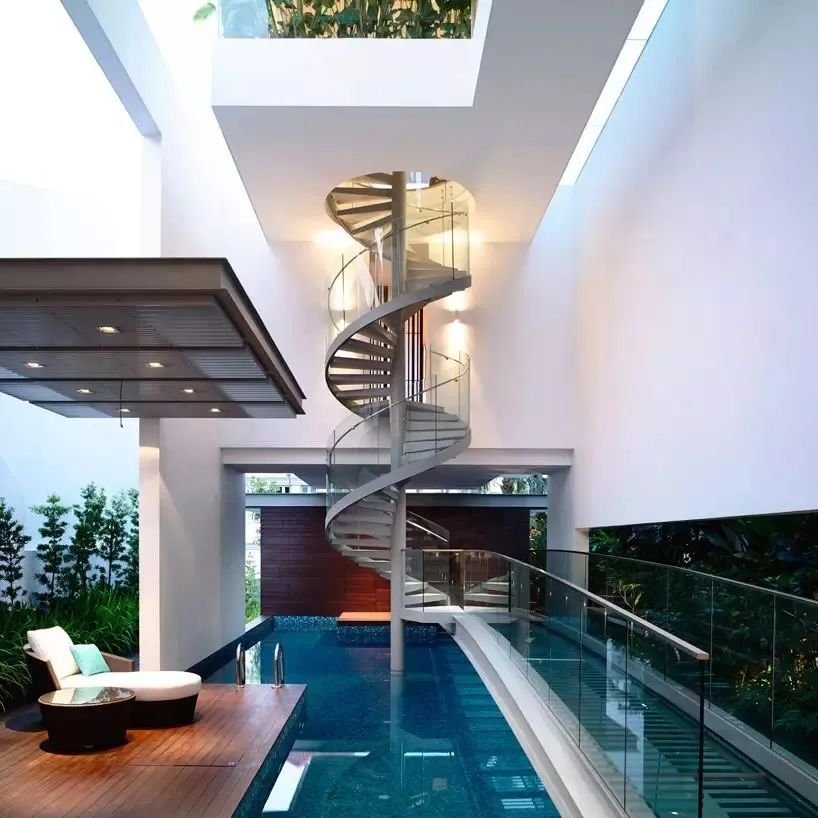

△應用于別墅室外（鋼材+玻璃）

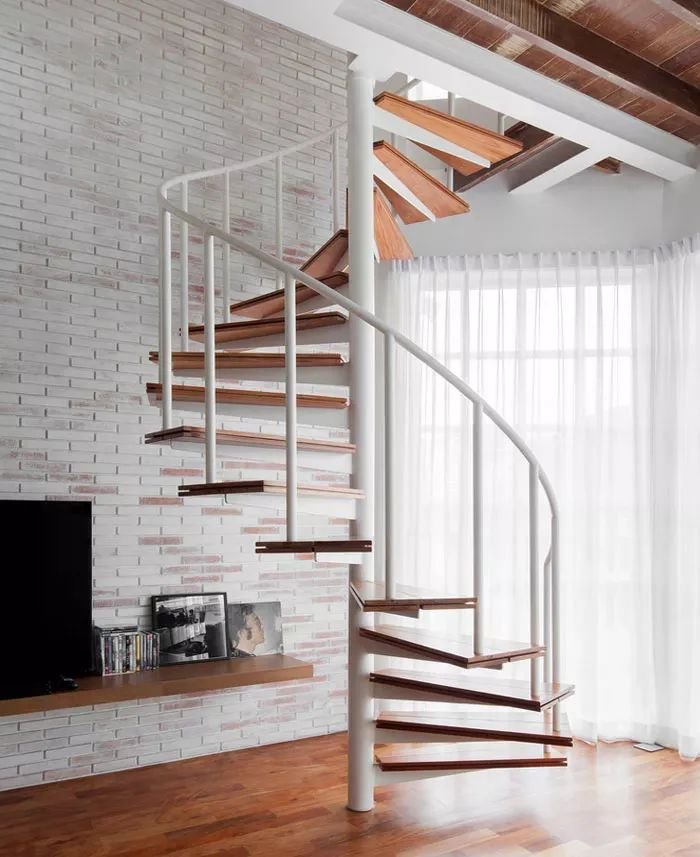

△應用于別墅室內（鋼材+木材）
△應用于售樓處室內（鋼材+木材）
△應用于會所室內（鋼材+大理石）

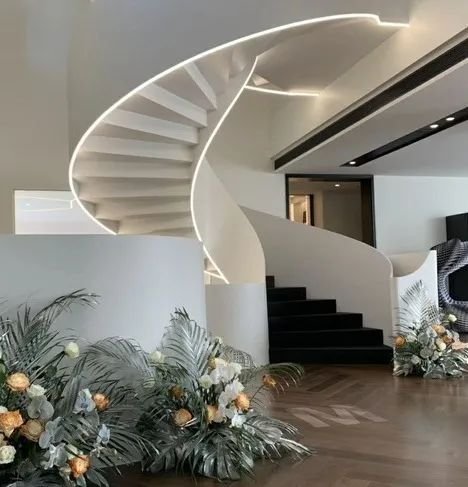

2、板式的應用
相比于中柱式，板式鋼結構旋轉樓梯因其形式更加豐富美觀而被應用的更加廣泛。

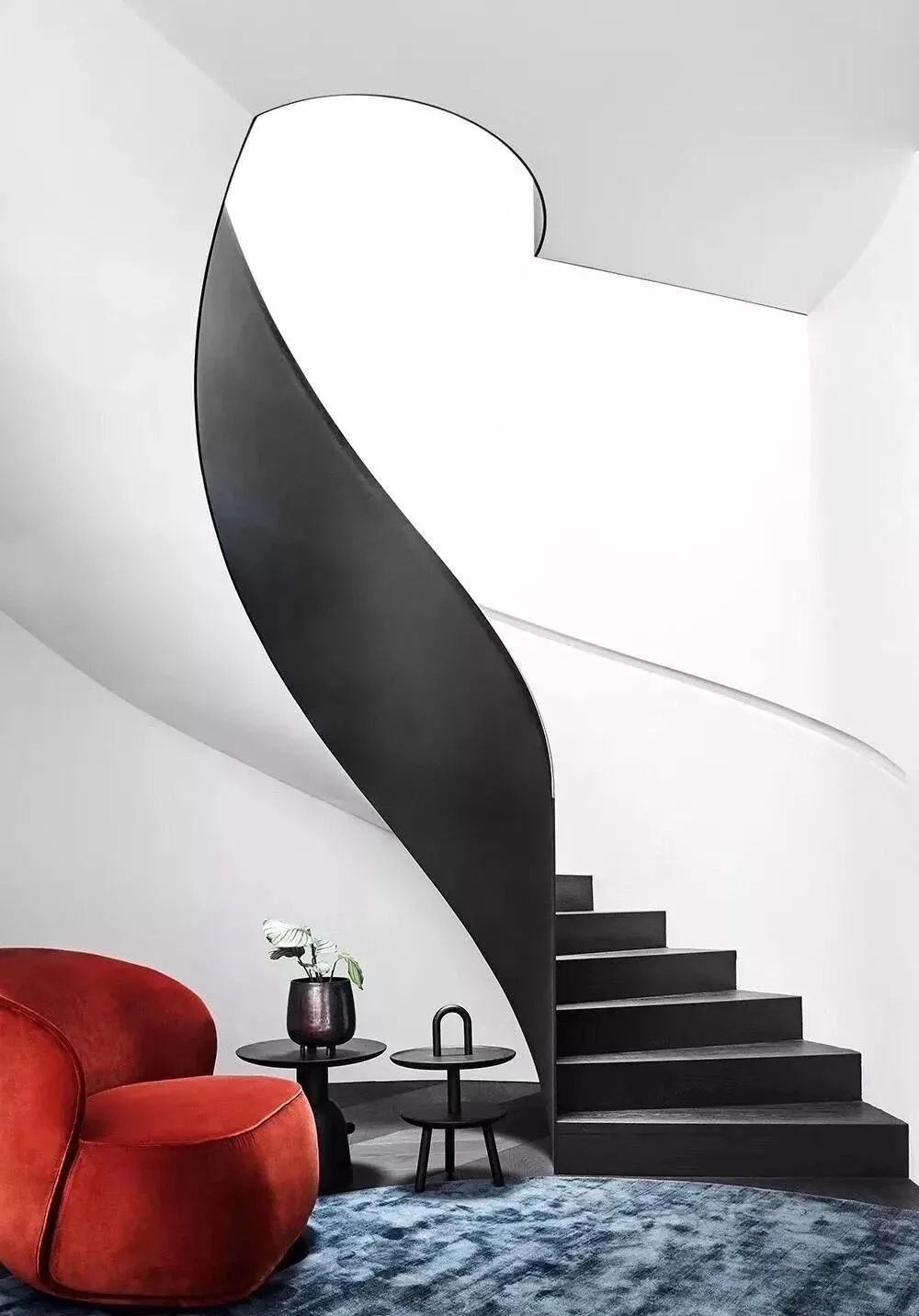

a、全鋼材質

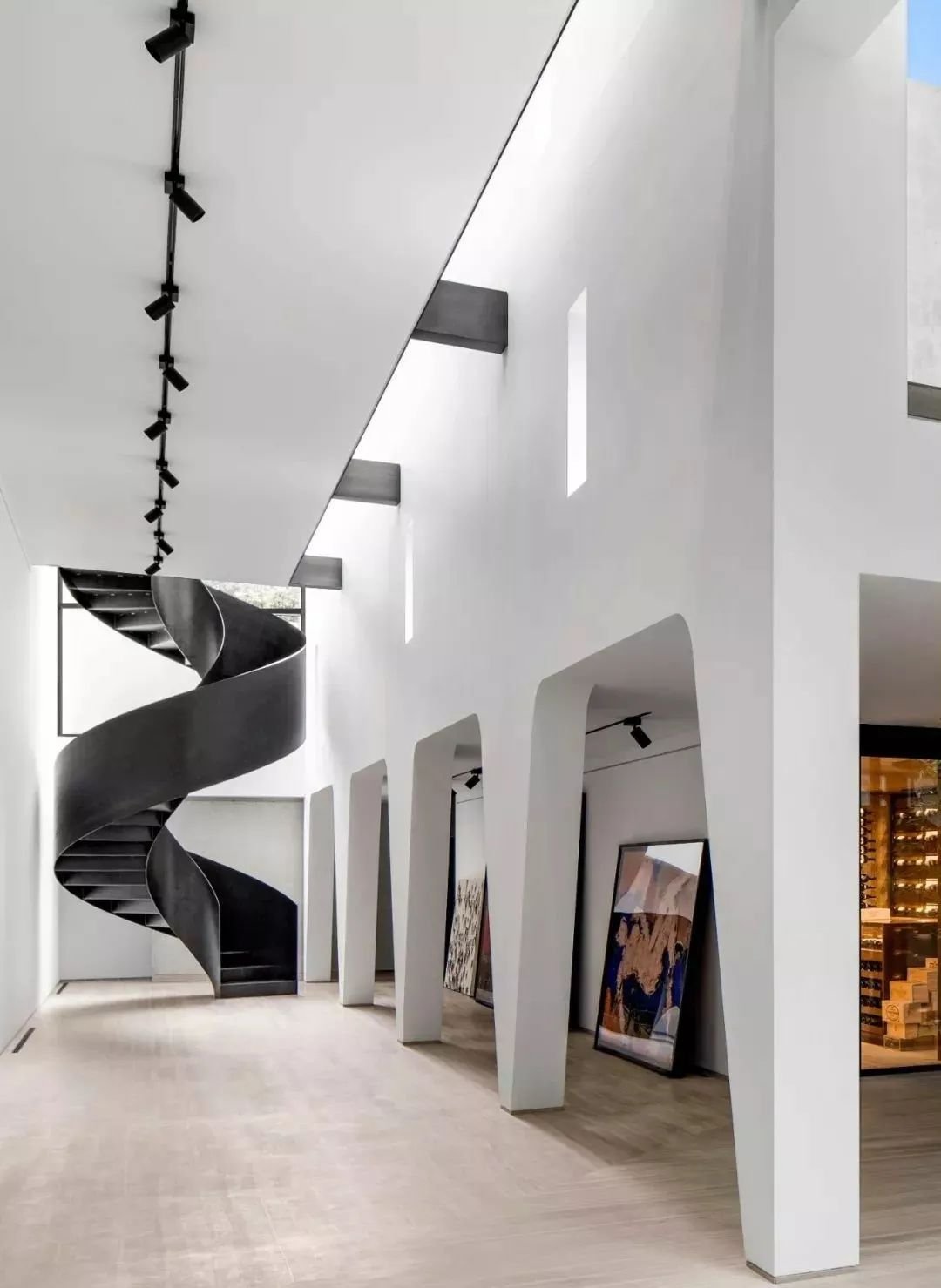

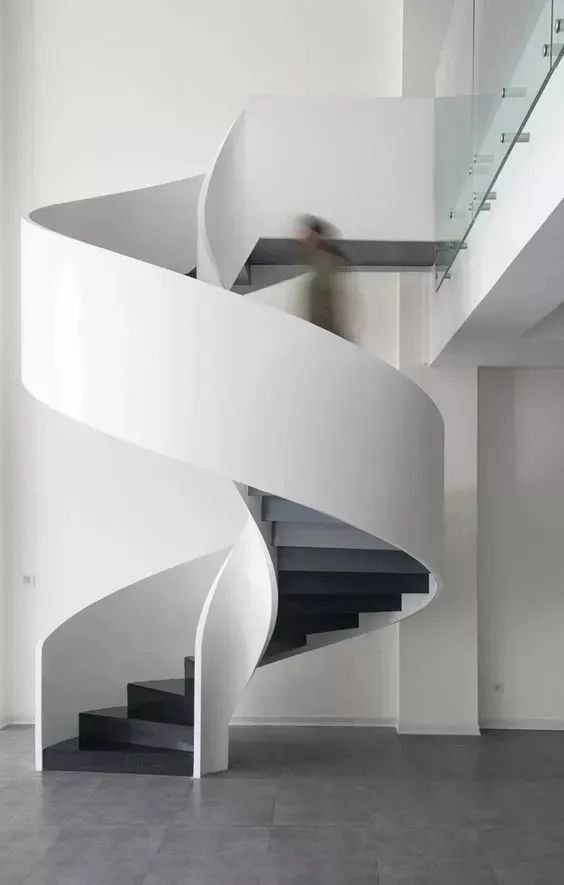

△應用于商場室內

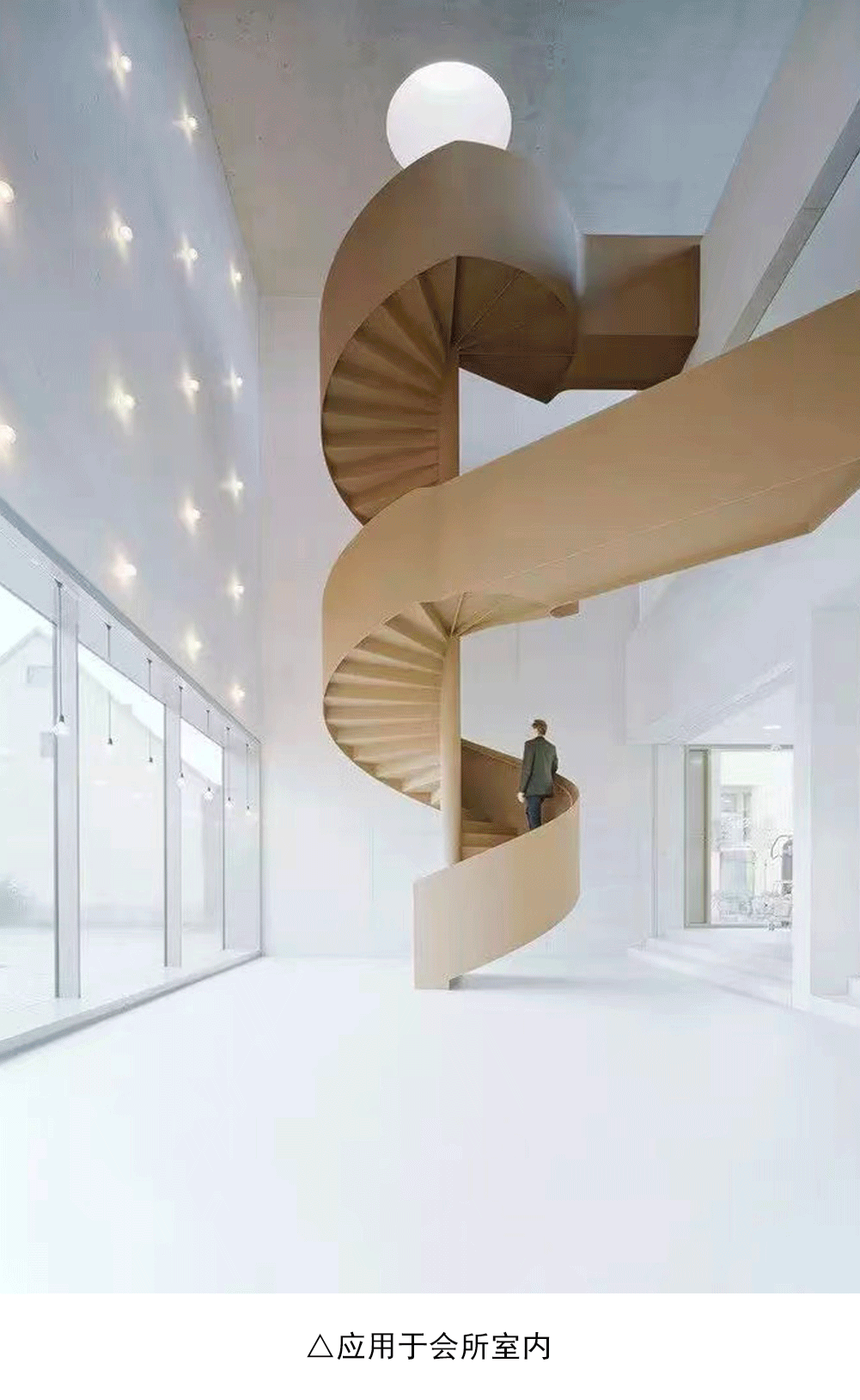

△應用于會所室內

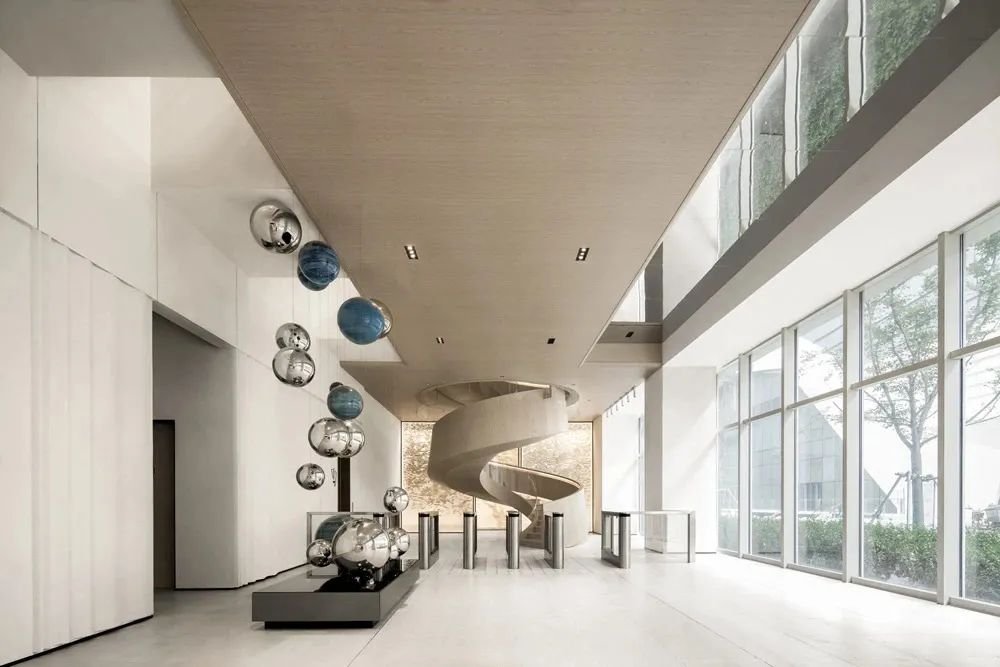

△應用于辦公樓室內
b、鋼構主體與其他材質組合

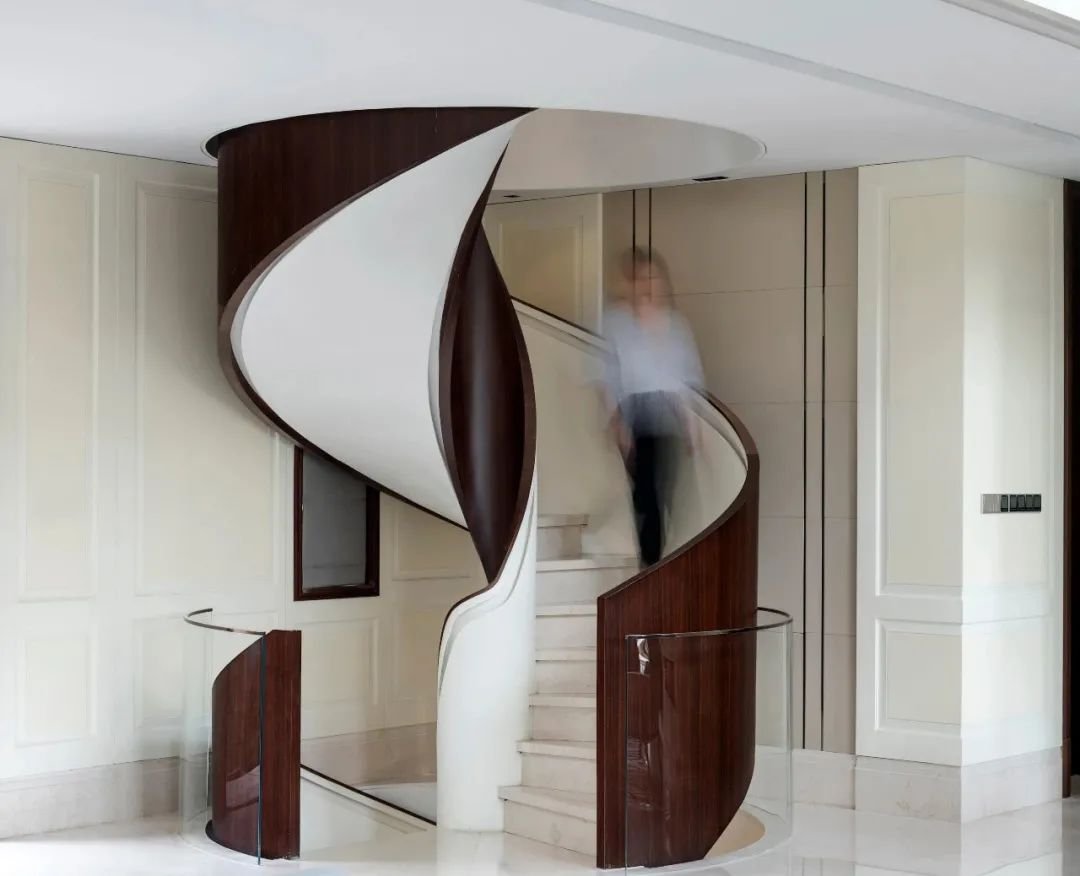

△應用于酒店室內（鋼材+木材+大理石）

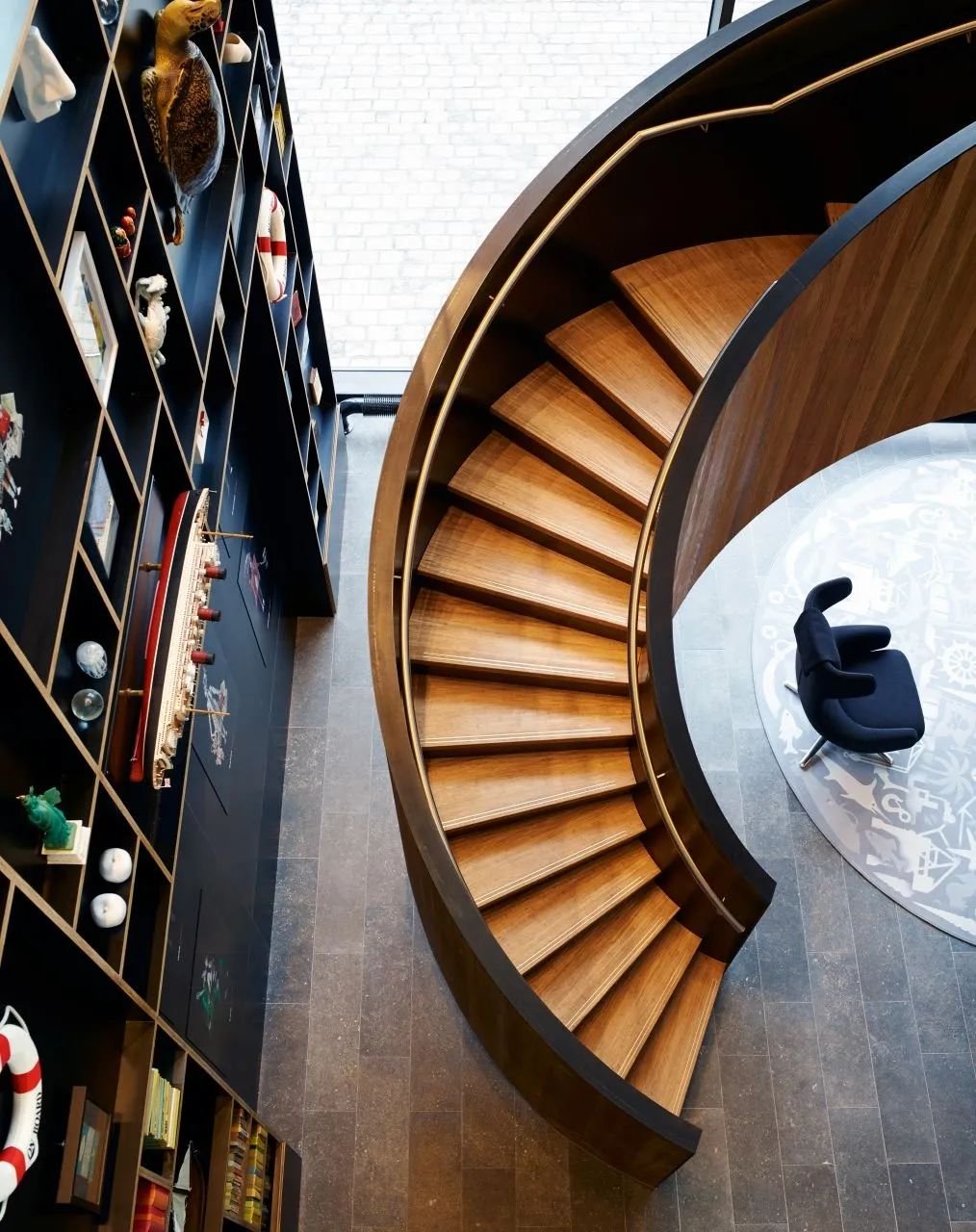

△應用于會所室內（鋼材+木材+玻璃）

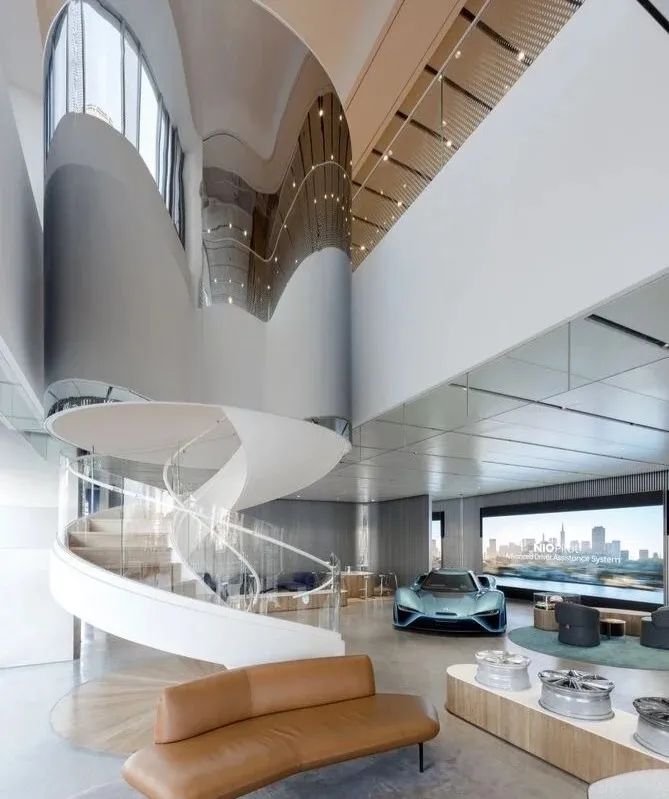

△應用于體驗店室內（鋼材+木材+玻璃）
△應用于商場室內（鋼材+大理石+玻璃）
△應用于辦公樓室內（鋼材+木材+玻璃）

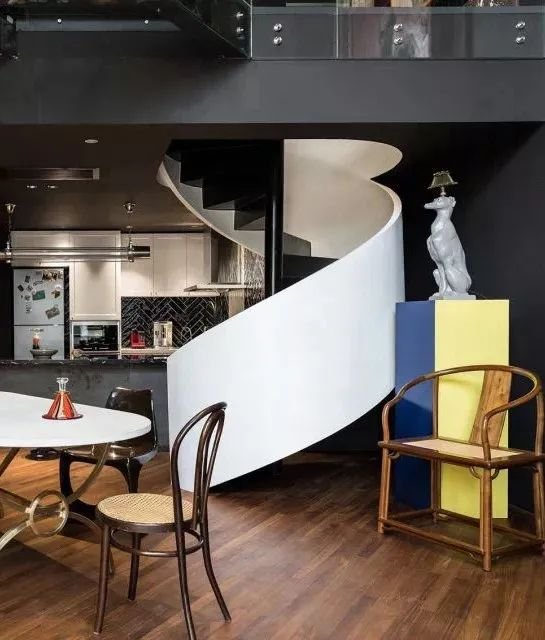

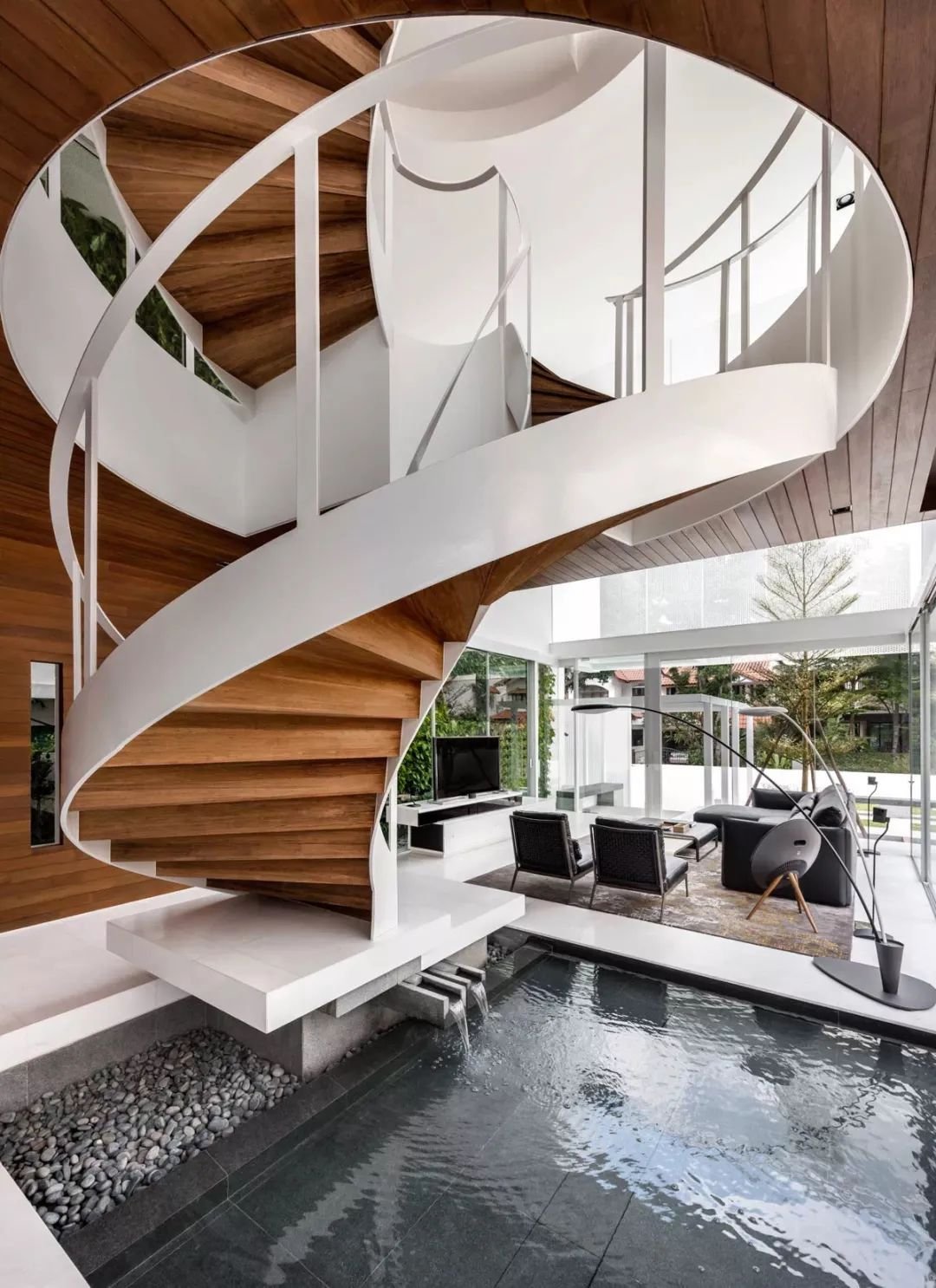

△應用于別墅室內（鋼材+木材）
△應用于展覽館室內（鋼材+木材）

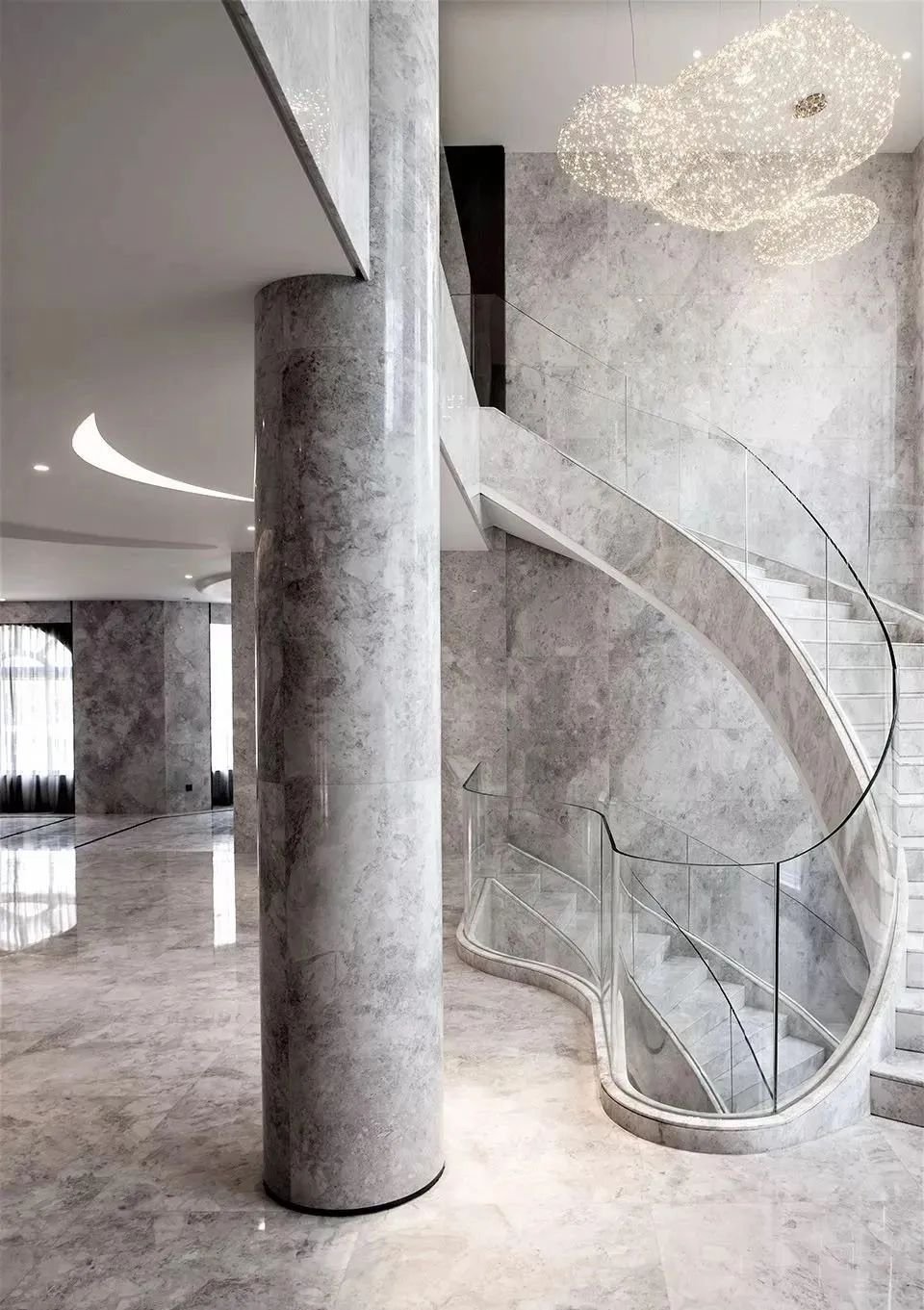

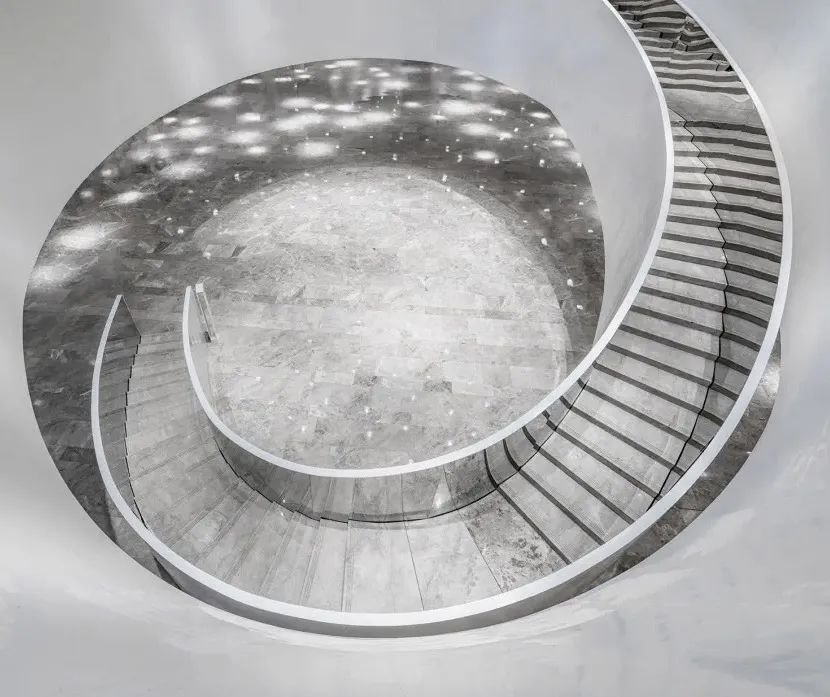

△應用于美術館室內（鋼材+大理石）
3、基礎結構體系的衍生應用
在標準中柱式和板式的基礎上，設計師們可以擴展衍生出新型結構及造型的鋼結構旋轉樓梯，看看下面這些案例吧！

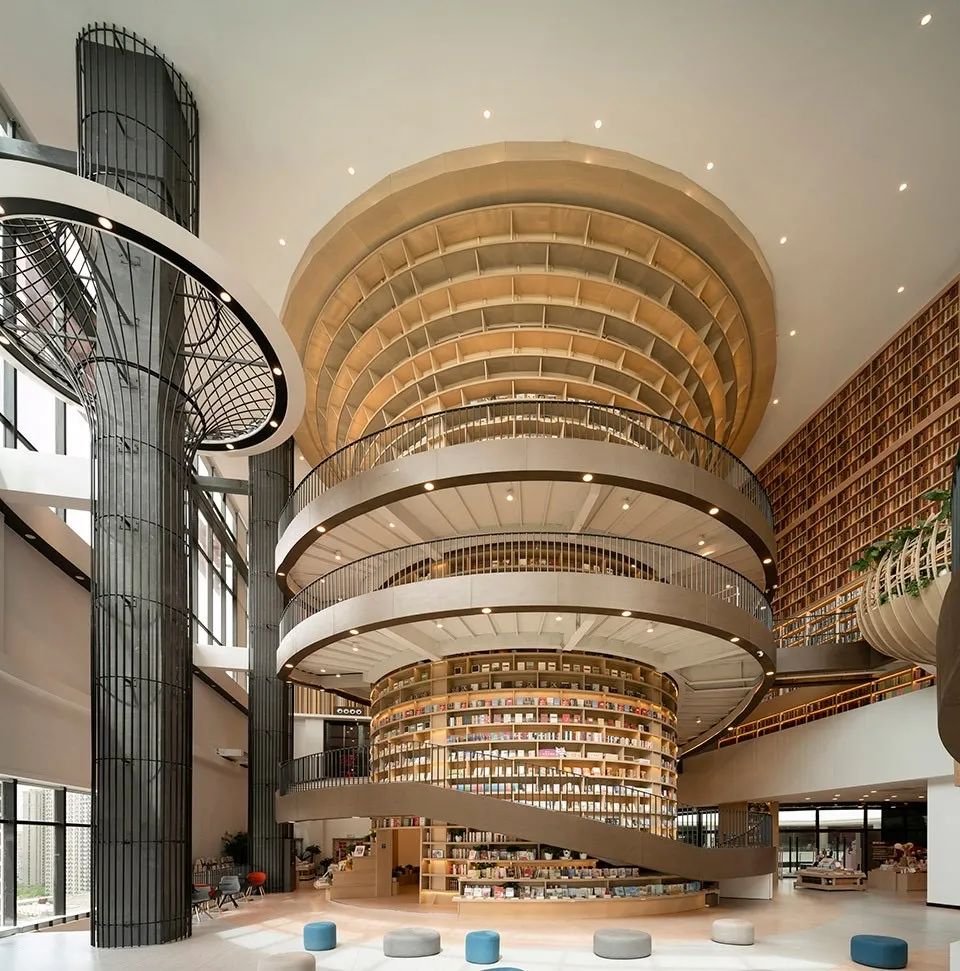

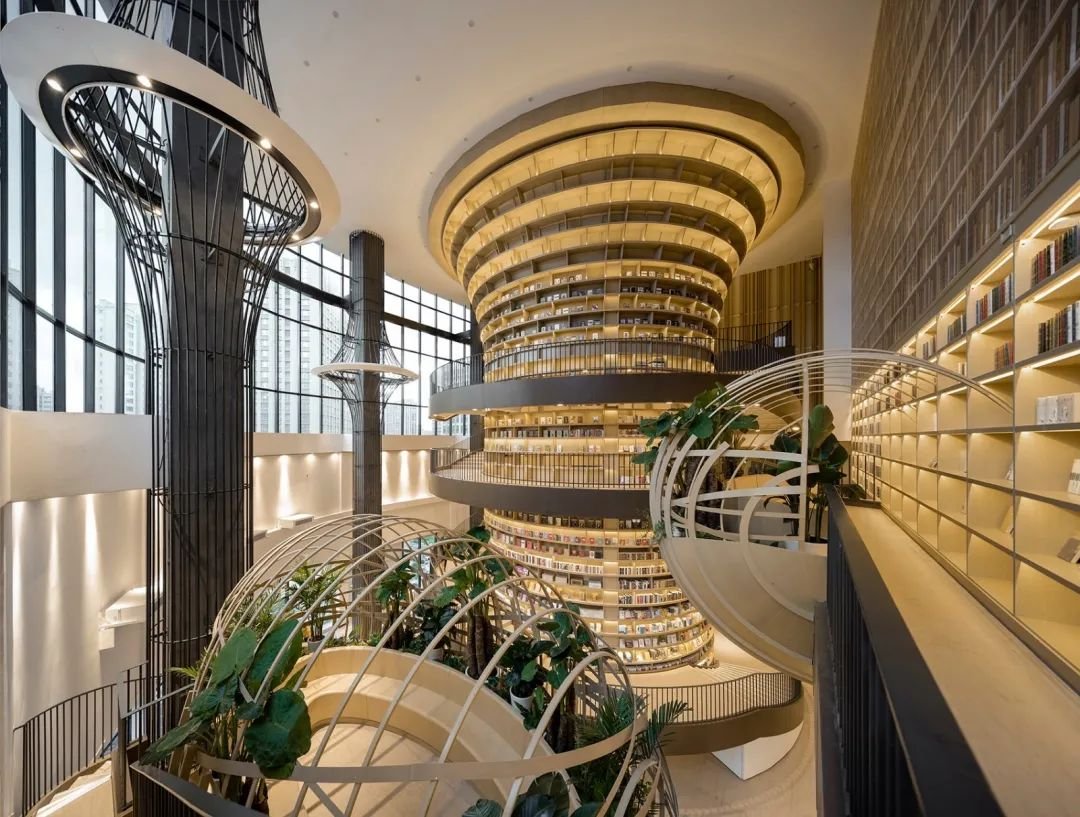

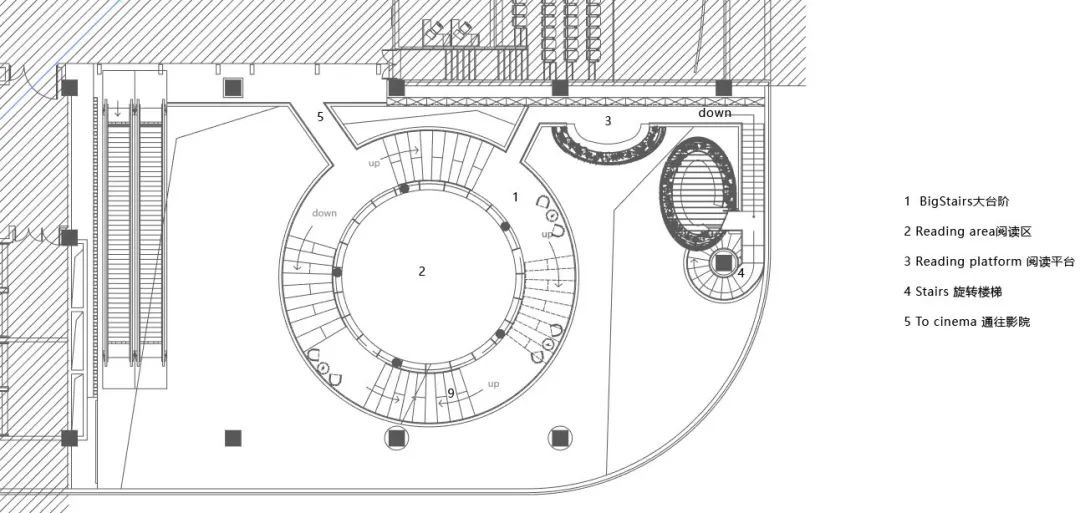

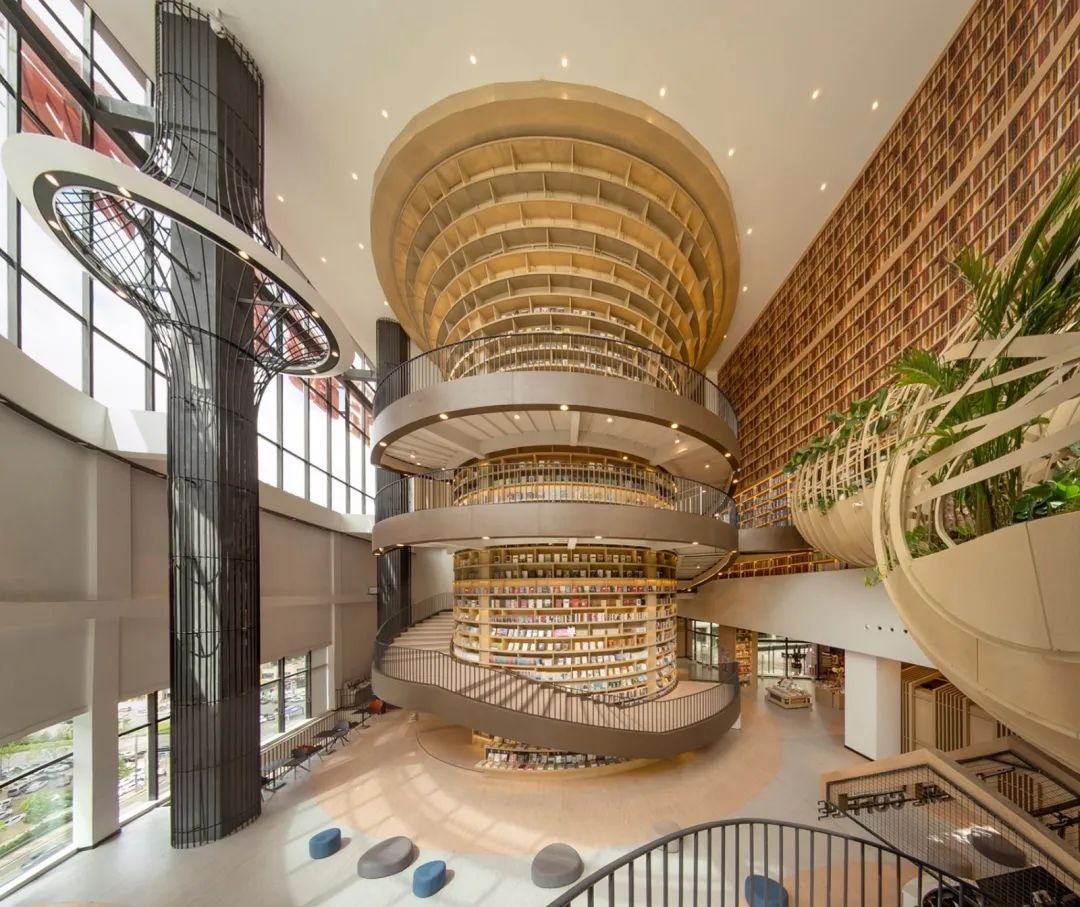

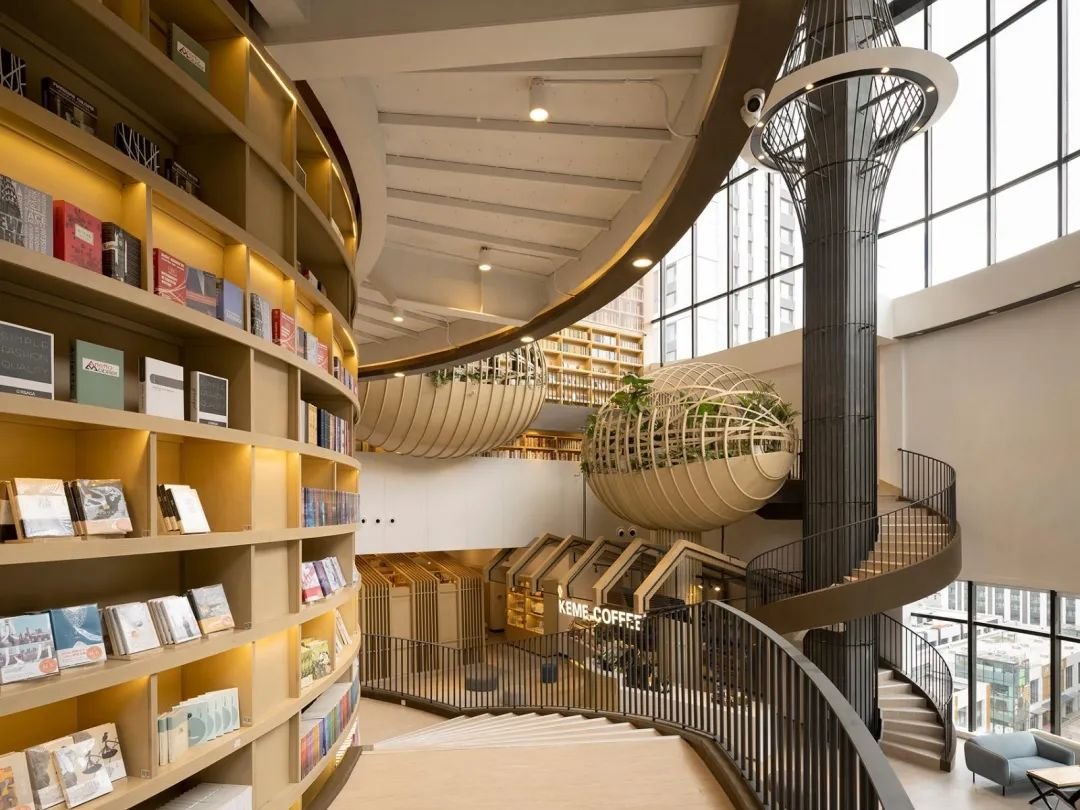

a、眾創書局｜哈爾濱

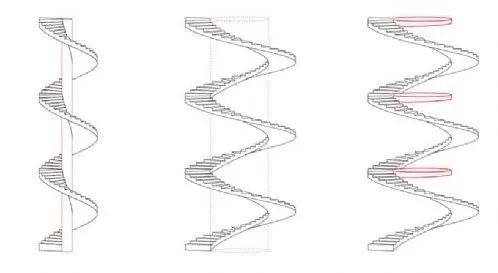

△由中柱式衍生出新結構系統的過程

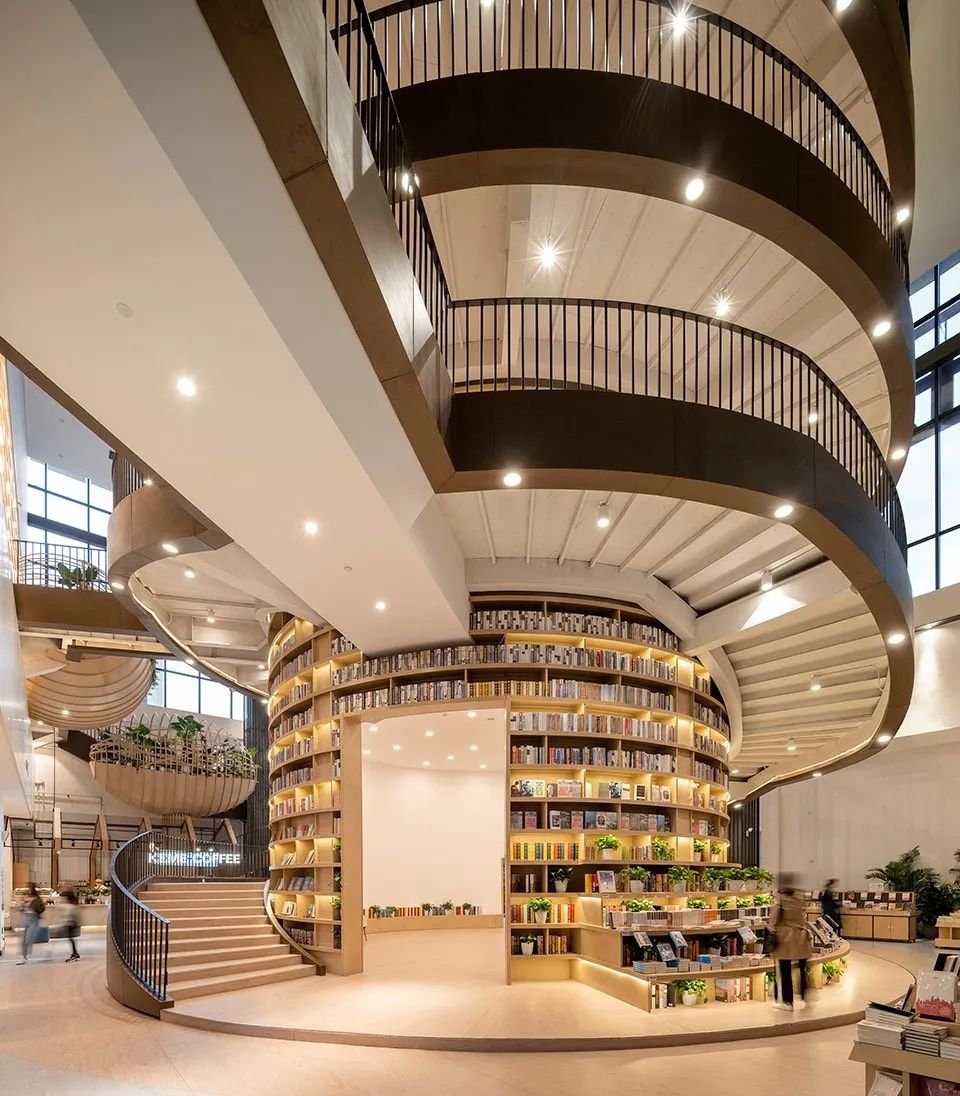

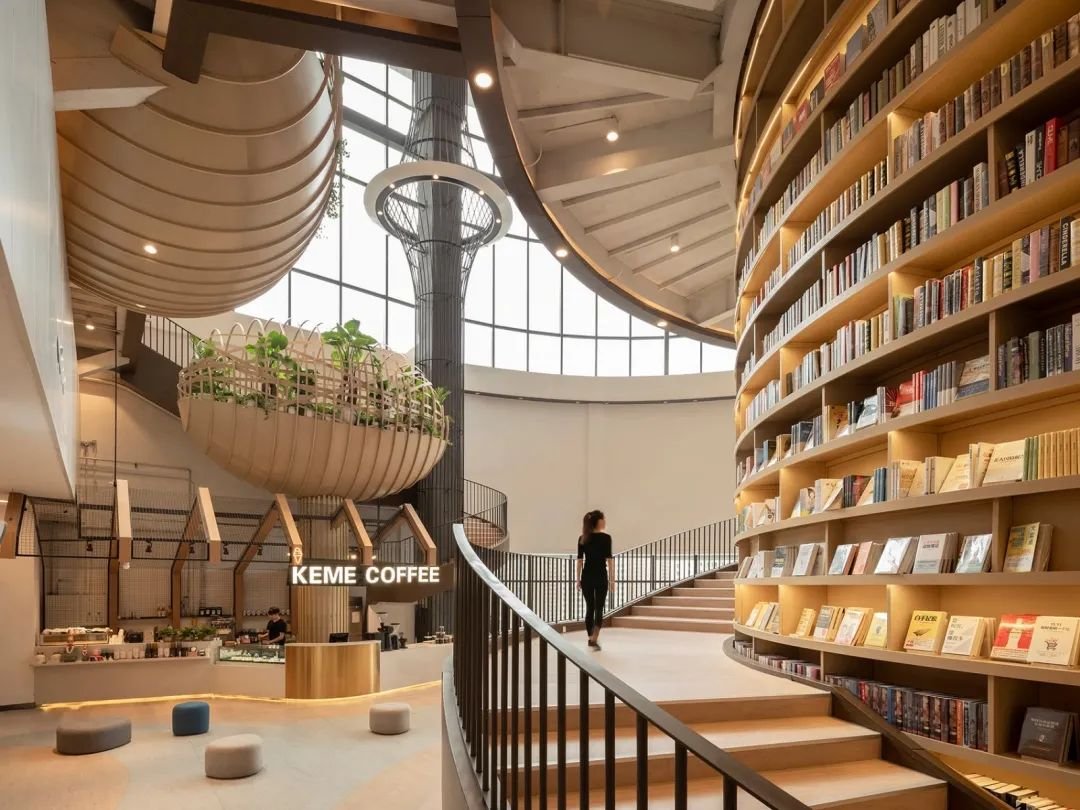

△以圓筒形閱讀區空間作為“結構中柱”
△樓梯通過懸挑梁搭建在閱讀空間“中柱”上
該設計以中心圓形閱讀空間作為一個“結構中柱”，鋼結構旋轉樓梯通過懸挑梁與“中柱”連接。
樓梯既作為交通空間抵達各層的中心功能區，也作為展示空間設置旋轉書墻，同時還作為休閑空間來休息、閱讀、觀賞。

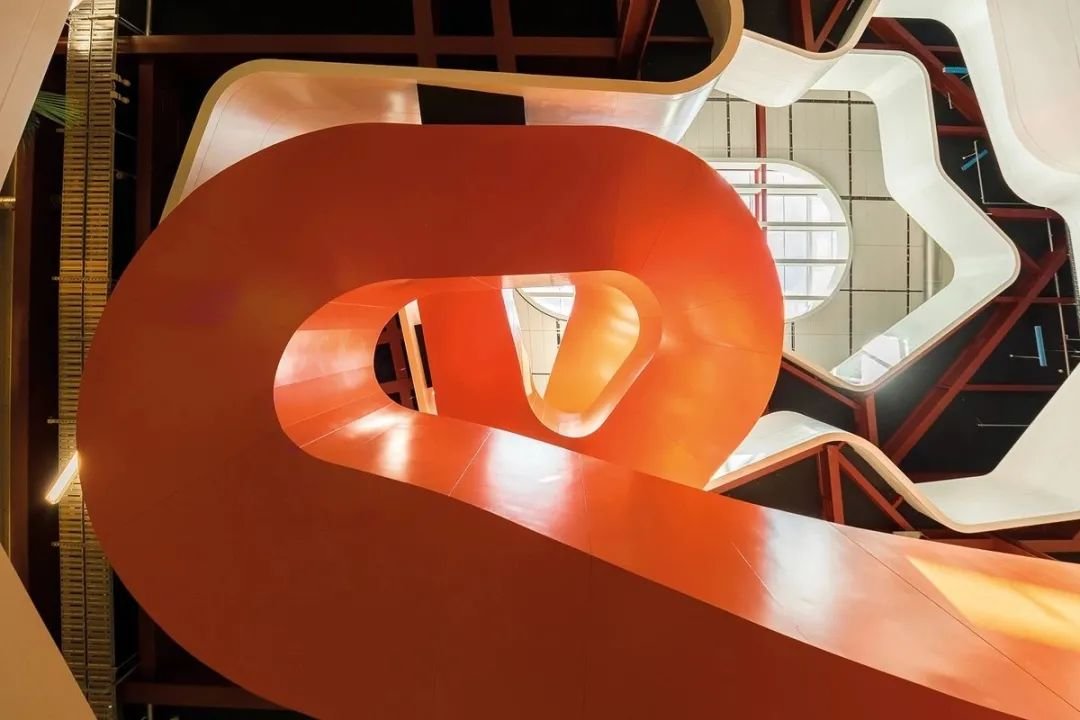

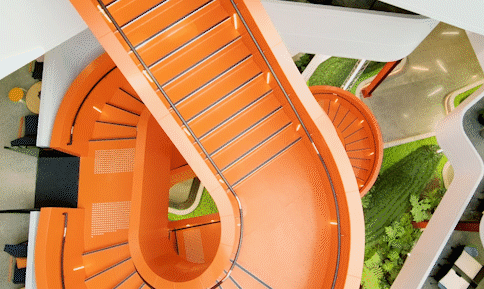

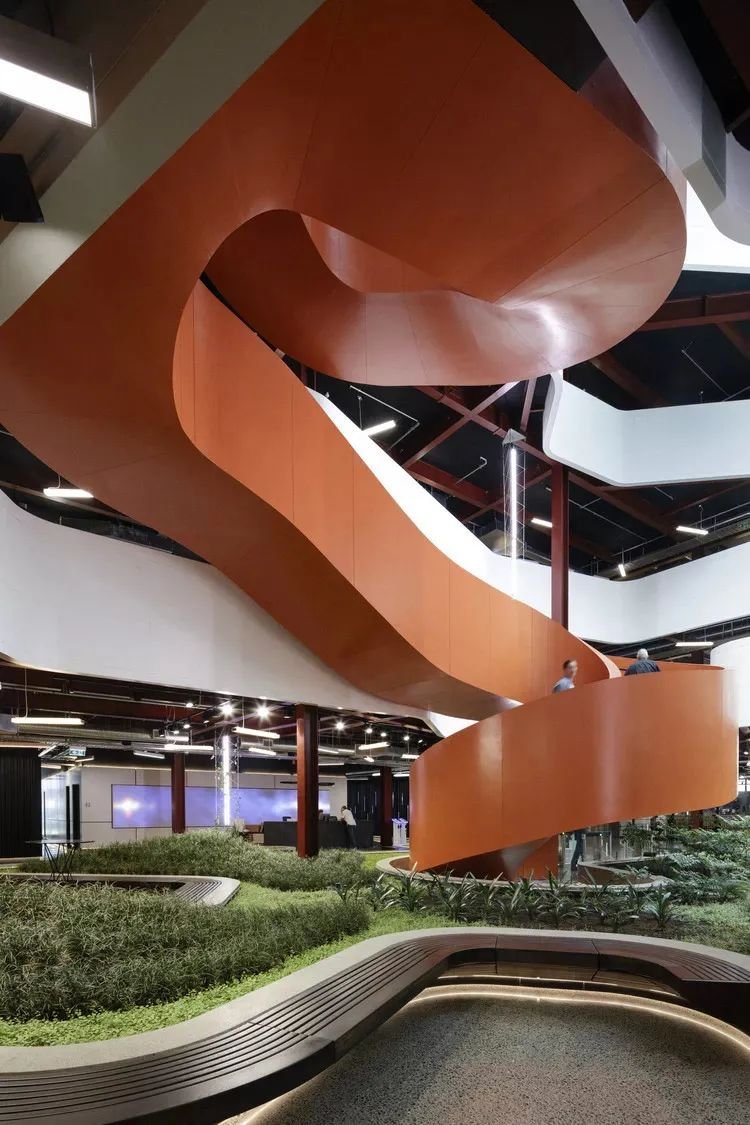

b、B:Hive辦公樓｜新西蘭奧克蘭

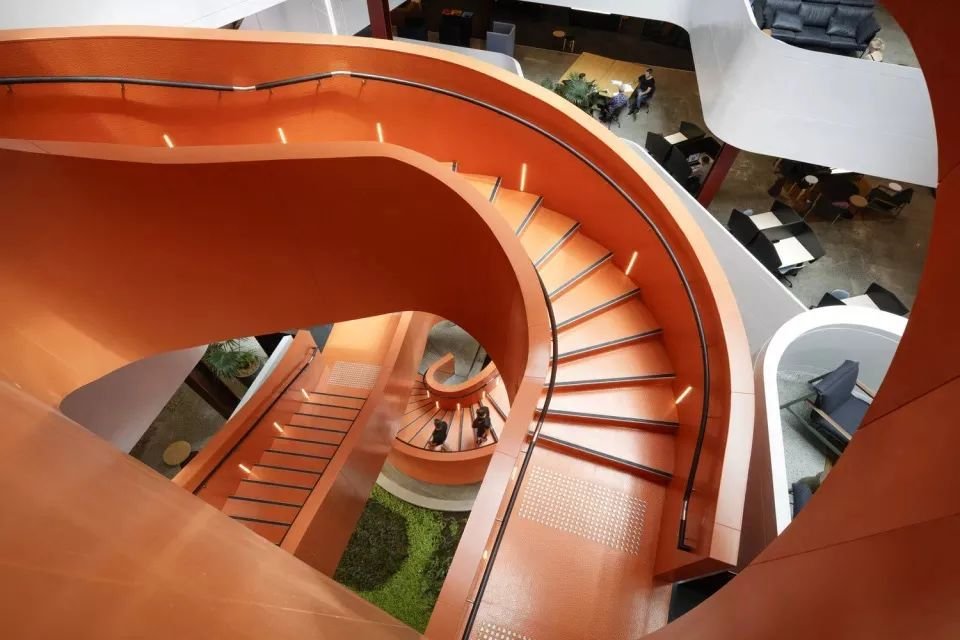

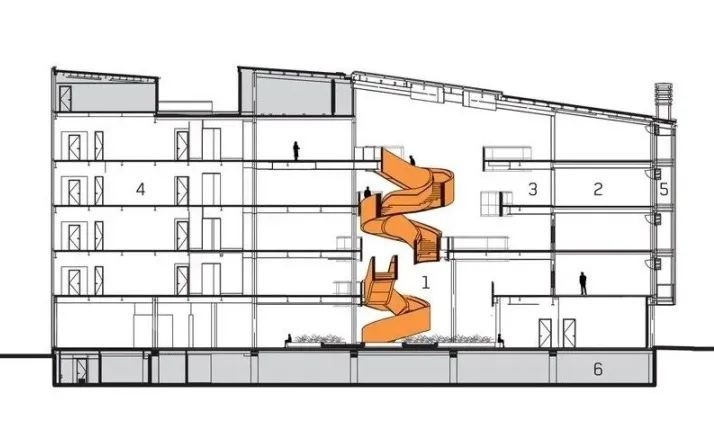

△采用不規則曲線的“板式”結構
△每段圓弧都不是同一個圓心
設計跳脫出傳統的同圓心旋轉樓梯，采用不規則曲線設計，結構也因為其體量的龐大和不規則性衍生為更復雜的“板式”。
同時選擇明艷的色彩作為樓梯裝飾色，使旋轉樓梯成為整個通高大空間的視覺焦點，營造出震撼活潑的空間氛圍。
